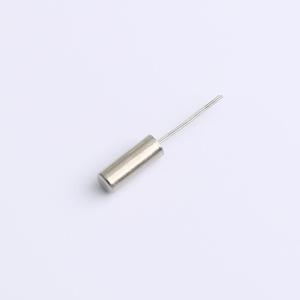

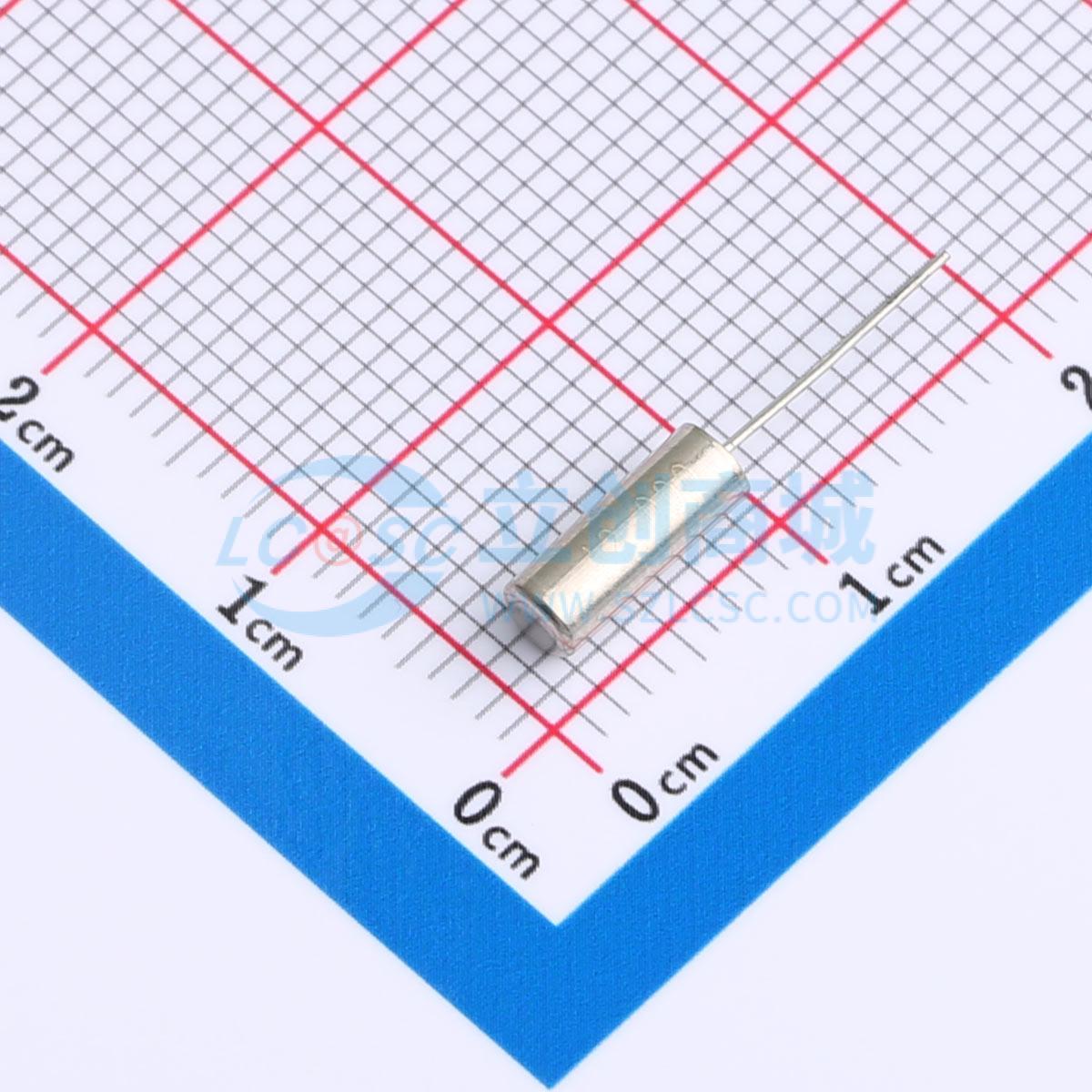

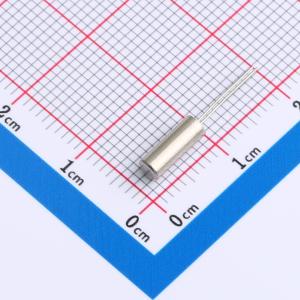

温馨提醒：图片仅供参考，商品以实物为准
K38120001220
12MHz ±20ppm 12pF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- KYX(凯越翔)
- 商品型号
- K38120001220
- 商品编号
- C18209024
- 商品封装
- DT-38
- 包装方式
- 袋装
- 商品毛重
- 0.175258克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无源晶振 | |
| 频率 | 12MHz | |
| 常温频差 | ±20ppm |
| 属性 | 参数值 | |
|---|---|---|
| 负载电容 | 12pF | |
| 频率稳定度 | ±20ppm | |
| 工作温度 | -20℃~+70℃ |
商品特性
- 封装尺寸：Φ3x8
- 振动模式：基频
- 标称频率：12.000MHz
- 调整频差：±20ppm (在25±2℃时)
- 温度频差：±20PPM
- 负载电容：12PF
- 谐振电阻：最大80Ω
- 静态电容：最大3.0pF
- 激励功率：100μW
- 年老化率：±3ppm/年
- 绝缘阻抗：500MΩ（直流100±15V）
- 自由跌落（冲击）：从35cm高度自由跌落到2cm厚的胶板上，跌落3次，跌落后晶体频差不得超过5ppm
- 振动：频率10~55Hz，振幅0.75mm，在XYZ方向各振动30分钟，频率变化 ≤±20ppm
- 温度循环：2~3分钟，-10℃至+60℃，各保持30分钟，循环三次后，外观无损伤，性能检验要求同振动
- 高温老化：在120℃±2℃老化48小时，取出后在常温下恢复2小时，频率变化 ≤±5ppm，电阻变化 ≤±25Ω
