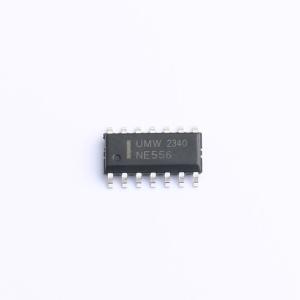

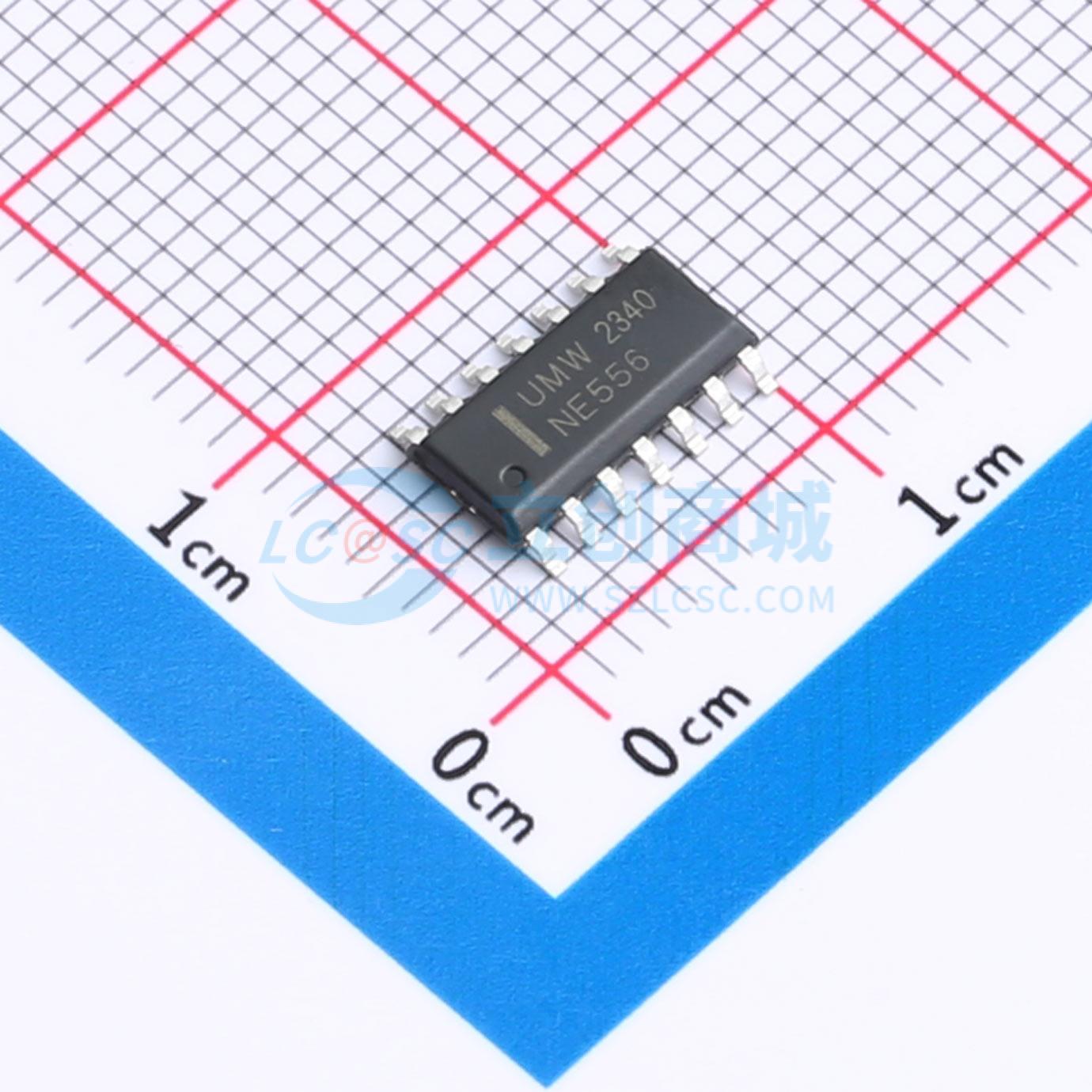

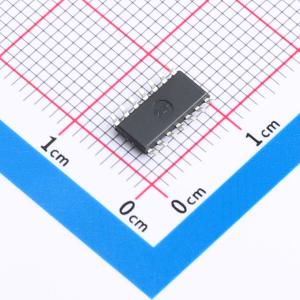

NE556DR(UMW)
通用双通道精密定时器
- 描述
- NE556双通道独立定时器电路是一种能够产生高精度延时或振荡的控制器。在延时模式下工作时，时间由外部电阻和电容精确控制。对于像振荡器这样的稳定运行，自由运行频率和占空比均由两个外部电阻和一个电容精确控制
- 品牌名称
- UMW(友台半导体)
- 商品型号
- NE556DR(UMW)
- 商品编号
- C18207581
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2882克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | 2 | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 200mA | |
| 工作电流 | 4mA | |
| 工作温度 | 0℃~+70℃ |
商品概述
NE556 双通道独立定时器电路是一种可以产生高精度时间延迟或振荡的控制器。在时间延迟模式下工作时，时间由外部电阻和电容精确控制。对于像振荡器这样的稳定操作，自由运行频率和占空比都由两个外部电阻和一个电容精确控制。电路可以在下降沿波形触发或复位，并且输出结构可以输出或输入高达200mA的电流。
商品特性
- 关断时间短
- 最高工作频率大于500kHz
- 时间范围从微秒到数小时
- 有两种工作模式：中间稳态和单稳态
- 高输出电流，源或沉200mA电流
- 可调占空比
- TTL兼容
- 温度稳定性0.005
应用领域
- 音调生成器 - 对于一个音调脉冲序列发生器，第一个定时器用作单稳态电路并确定音调的持续时间，该定时器由第6引脚上的正脉冲触发，第二个定时器由正脉冲触发，该脉冲由高电平输出单稳态电路使能。它被连接为不稳定状态并决定音调的频率。
