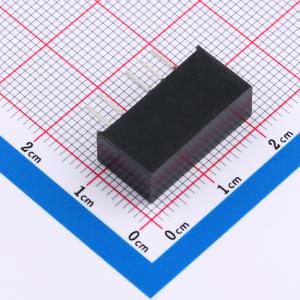

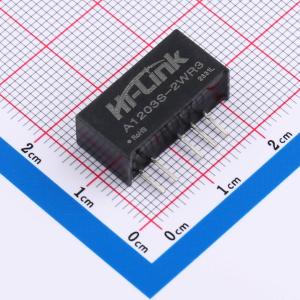

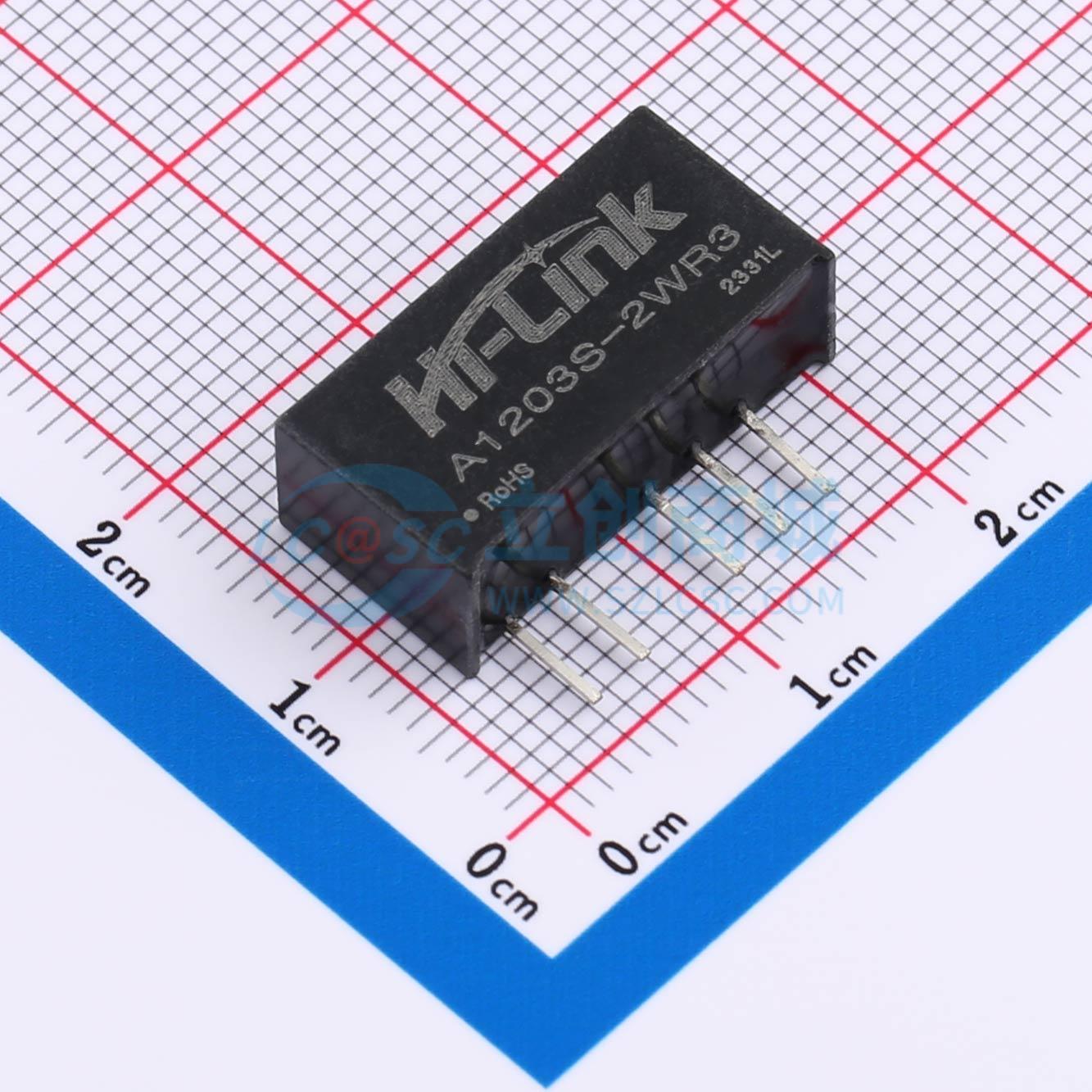

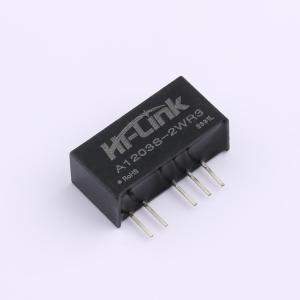

A1203S-2WR3L
A1203S-2WR3L
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款小尺寸、高效率的微功率、恒压输入、隔离非稳压单输出的DC/DC模块电源。适用于车载电源系统中需要产生一组与输入电源隔离的电压的应用。输入电源电压相对稳定（电压变化范围±10% Vin），输入与输出之间需要隔离（隔离电压≤1500VDC），对输出电压稳定性要求较低。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- A1203S-2WR3L
- 商品编号
- C18202958
- 商品封装
- SIP,19.5x7mm
- 包装方式
- 管装
- 商品毛重
- 3.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | 降压型 | |
| 通道数 | 2 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | -3.3V；3.3V | |
| 输出电流(最大值) | 303mA；-303mA | |
| 最大容性负载 | 100uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 空载输入电流 | 2mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 7mm | |
| 高度 | 10mm |
商品概述
A_S-2W系列是小体积，高效率的微小功率，定电压输入，隔离非稳压单路输出，DC/DC模块电源；是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 定电压输入，隔离非稳压输出，2W功率
- 隔离电压：1500VDC
- 低静态电流和高转换效率
- 纹波/噪声(20MHz带宽):30mVp-p(Typ.)
- 工作环境温度：-40°C~+85°C
- MTBF ≥ 350万小时(3500000Hrs)
- 输出短路保护：可持续短路保护，自动恢复
- 小型SIP封装，塑料外壳
- 国际标准引脚方式
- 2W定电压输入，隔离非稳压双路输出
- 过温保护及输出可持续短路保护RoHS
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
