温馨提醒：图片仅供参考，商品以实物为准

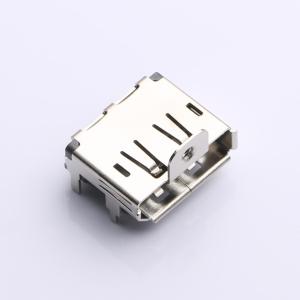

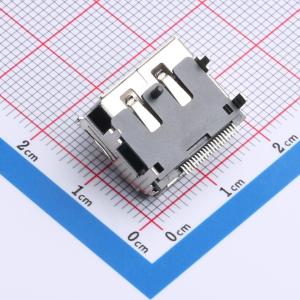

XDPF-0205-20S08
XDPF-0205-20S08
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DISPLAY PORT带锁耳DP母座 20PIN卧式贴板式SMD
- 品牌名称
- LX(连欣科技)
- 商品型号
- XDPF-0205-20S08
- 商品编号
- C18202157
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 3.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DisplayPort(DP)连接器 | |
| 连接器类型 | 全尺寸DisplayPort | |
| 安装方式 | 卧贴 | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 500mA | |
| 额定电压 | 40V | |
| 附加特征 | 卷口 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 外壳材料为LCP，符合UL 94V - 0标准，颜色为黑色
- 触点材料为铜合金，厚度为0.20mm
- 屏蔽层材料为铜合金，厚度为0.40mm
- 触点接触区域镀金（1U"），焊接区域镀至少80u的亚光锡，整体镀至少30u的镍打底
- 屏蔽层整体镀至少50u的镍打底
- 额定电流为0.5A
- 额定电压为40V
- 接触电阻最大为40mΩ
- 绝缘电阻：未配对时在500VDC下最小为100MΩ，配对时在150VDC下最小为10MΩ
- 介电耐压为500VAC/1分钟
- 耐久性为10000次循环
- 工作温度为 - 40°C ~ +85°C
- 储存温度为 - 40°C ~ +65°C
- 所有组件符合RoHS标准
- 耐焊接热为265°C持续10秒
- 载体为黑色抗静电聚苯乙烯
- 运输纸箱为瓦楞纤维板
- 载体厚度为0.5±0.05mm
- 圆盘直径为330mm
- 初级包装为每盘190个
- 二级包装为7盘（共1330个）
