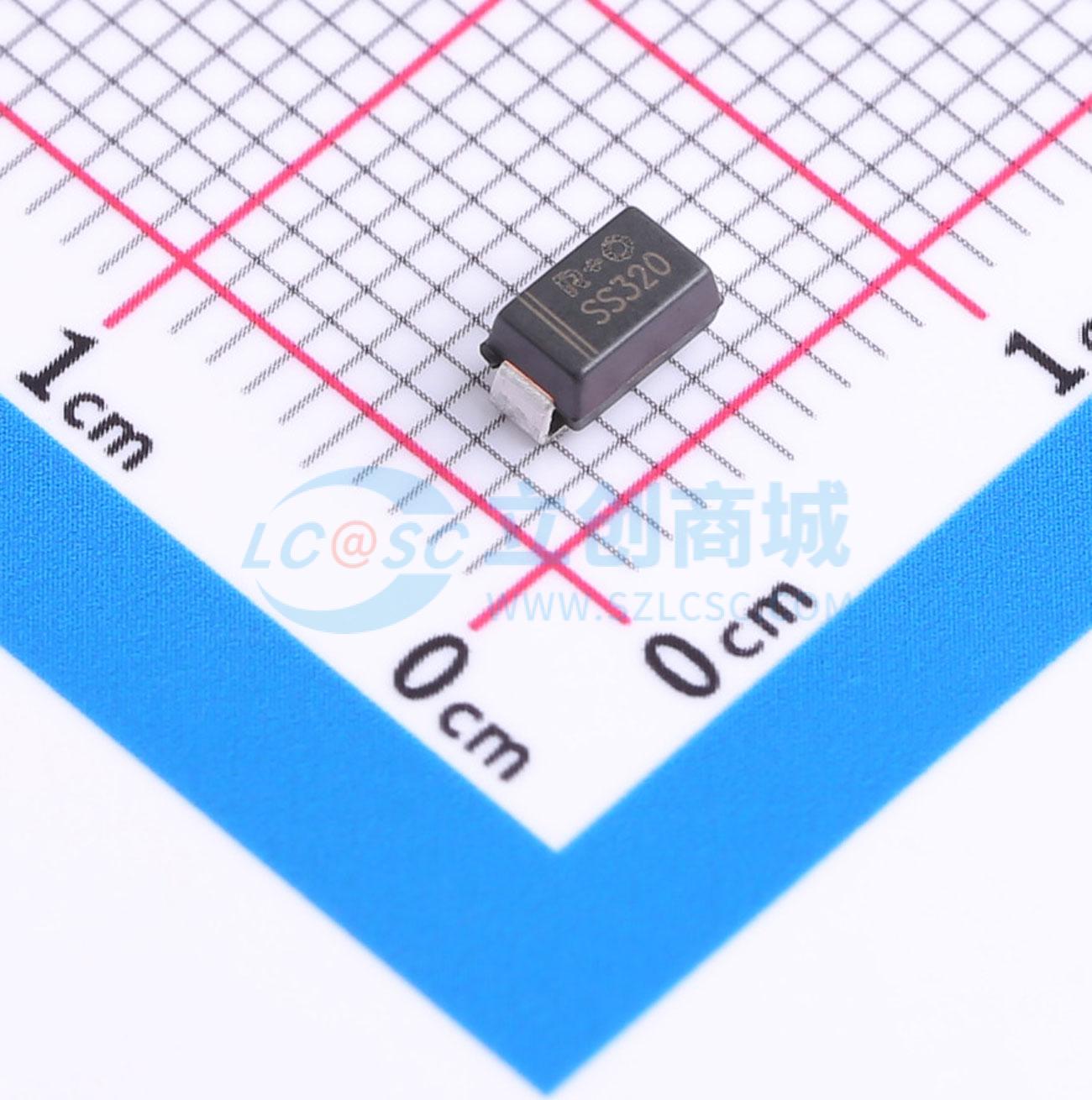

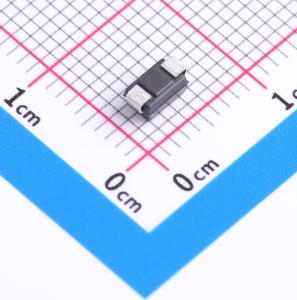

SS320
电压:200V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装。 适合自动贴装。 带保护环，用于过压保护。 低功耗，高效率。 符合J-STD-020的MSL 1级，LF最大峰值为260°C。应用：高速开关应用。 电路保护
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SS320
- 商品编号
- C18199172
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.107521克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 950mV@3A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 50uA@200V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
该表面贴装肖特基势垒整流器采用低剖面封装，适用于高速开关应用、电路保护和电压钳位功能。其设计支持自动化贴装，并集成保护环以提供过压保护。该器件具有低功耗和高效率的特点，符合MSL 1级标准，可承受最高260°C的峰值回流焊温度。封装材料符合UL 94V-0阻燃等级，且满足RoHS标准，不含卤素。端子采用可焊性镀层。极性通过阴极线标识阴极端。最大反向电压范围为20V至200V，正向电流为3A。
商品特性
- 低剖面封装
- 适合自动化贴装
- 集成过压保护环
- 低功耗，高效率
- 符合MSL 1级标准，可承受最高260°C的峰值回流焊温度
- 封装材料符合UL 94V-0阻燃等级，RoHS兼容，无卤
- 端子采用可焊性镀层
- 通过阴极线标识极性
应用领域
- 高速开关应用
- 电路保护
- 电压钳位
