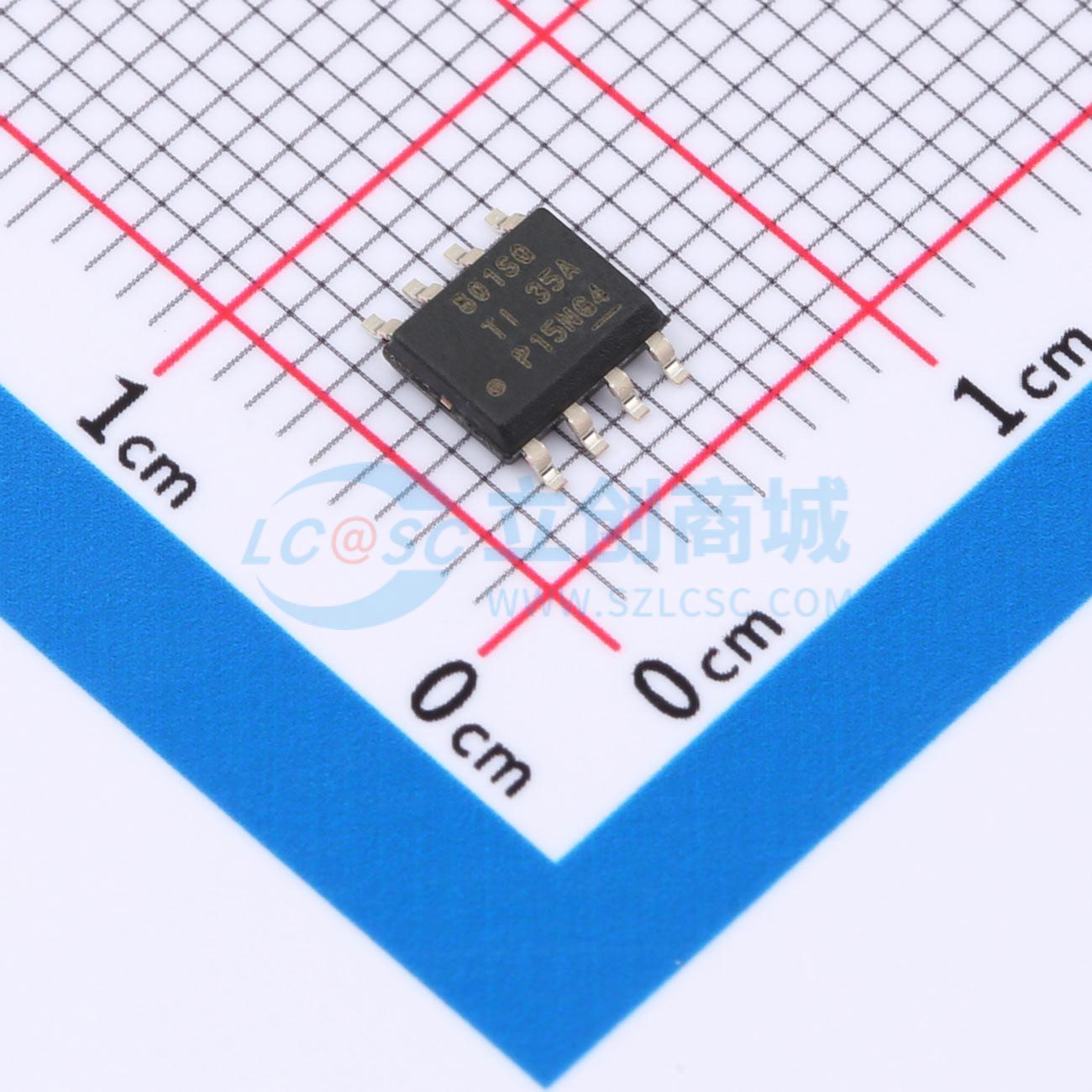

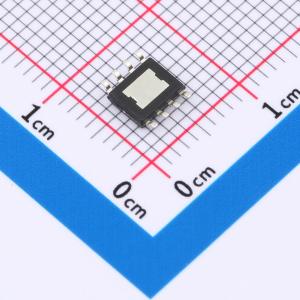

温馨提醒：图片仅供参考，商品以实物为准

LMR38010SQDDARQ1

4.2V至80V，1A汽车同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR38010-Q1 是一款易于使用的同步降压DC/DC转换器,适用于4.2V至80V的宽输入电压范围,最大输出电流为1A。该器件具有低静态电流（40uA）、高效率（最高97%）和多种保护功能,包括过温保护、欠压锁定、逐周期限流和短路保护。它还支持频率同步和扩频功能,以减少EMI。该器件符合AEC-Q100标准,适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: LMR38010SQDDARQ1
商品编号: C18198885
商品封装: SOPowerPAD-8
包装方式: 编带
商品毛重: 0.132克(g)

商品参数

商品概述

LMR38010-Q1同步降压转换器设计用于在宽输入电压范围内进行调节，最大限度减少对外部浪涌抑制元件的需求。LMR38010-Q1可在低至4.2V的输入电压骤降期间工作，必要时占空比接近100%，使其成为48V电池汽车应用以及MHEV/EV系统的理想选择。 LMR38010-Q1采用精密使能功能，可直接连接到宽输入电压，或对器件的启动和关断进行精确控制，提供了灵活性。具有内置滤波和延迟功能的电源正常标志能真实指示系统状态，无需外部监控器。该器件采用伪随机扩频技术以降低EMI，开关频率可在200kHz至2.2MHz之间配置，以避开对噪声敏感的频段。此外，可选择频率以在低工作频率下提高效率，或在高工作频率下减小设计尺寸。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。LMR38010-Q1符合汽车AEC-Q100 1级标准，采用8引脚HSOIC PowerPAD集成电路封装。

商品特性

符合汽车应用的AEC-Q100标准 – 温度等级1：环境温度TA为-40℃至+125℃
提供功能安全相关文档，有助于功能安全系统设计
针对严苛的汽车应用进行配置
输入电压范围为4.2V至80V
连续输出电流为1A
超低工作静态电流40μA
VIN和GND引脚之间的距离>1.5mm
开关频率可在200kHz至2.2MHz之间调节
可与外部时钟进行频率同步
采用扩频技术降低EMI
最大占空比为97%
支持带预偏置输出的启动
室温下电压基准的容差为±1.0%
精密使能功能
集成补偿网络，易于使用，可减少物料清单数量
集成同步整流功能
采用带PowerPAD的8引脚HSOIC集成电路封装
具备PFM和强制PWM（FPWM）选项
有2A的LMR38020-Q1型号可供选择

应用领域

汽车逆变器和电机控制
汽车DC/DC转换器
汽车电池管理系统
汽车48V轻度混合动力ECU偏置电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	1A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
