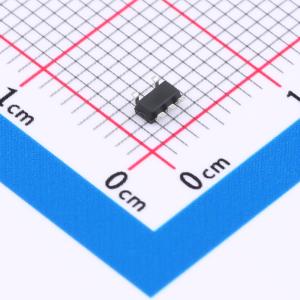

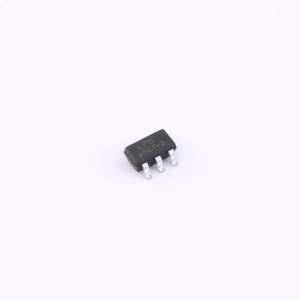

LP3982S-18B5F

1.8V 300mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高性能低压差 (LDO) 电压调节器，具有高 PSRR、快速瞬态响应、高精度和低输出噪声。采用先进的 CMOS 工艺，适用于许多需要高达 300mA 负载电流稳压电源的应用。包括标准固定输出电压 1.2V、1.5V、1.8V、2.5V、2.8V、3.0V 和 3.3V。使用 1.0μF-10μF 陶瓷输出电容器时稳定。通过限流功能防止短路，通过热过载保护防止过热。提供标准 DFN-4 (1mmx1mm) 和 SOT23-5 封装。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3982S-18B5F
商品编号: C18198951
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0455克(g)

商品参数

商品概述

LP3982S系列是高性能低压差（LDO）电压稳压器，具有高电源抑制比、快速瞬态响应、高精度和低输出噪声特性。该系列采用先进的CMOS工艺，适用于众多需要高达300mA负载电流的稳压电源应用。该系列包含1.2V、1.5V、1.8V、2.5V、2.8V、3.0V和3.3V的标准固定输出电压。器件在搭配1.0μF~10μF陶瓷输出电容时保持稳定。器件通过限流功能防止短路，并通过热过载保护防止过热。器件提供标准的DFN-4（1mm×1mm）和SOT23-5封装。

商品特性

宽输入电压范围：2.2V至5.5V
固定输出电压：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
最大负载电流：300mA
全频率范围内高电源抑制比：75dB@1kHz、60dB@10kHz、50dB@100kHz
低噪声：42μVrms（VOUT=2.8V）
低静态电流：58μA（典型值）
低压差电压：66mV@100mA负载（VOUT=2.8V）、200mV@300mA负载（VOUT=2.8V）
输出电压精度：±1%@1mA
短路电流限制：110mA
热关断保护
优异的负载/线性瞬态响应
线性调整率：0.01%/V（典型值）
负载调整率：16mV（典型值）
强大的ESD能力：人体模型4kV、充电器件模型1kV
封装：SOT23-5、DFN-4
符合RoHS标准且100%无铅

应用领域

数码相机
音频设备
便携式及电池供电设备
直流-直流转换后稳压
后级稳压
无线手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	320mV@(300mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	45uVrms
	功能特性	短路保护；使能控制；输出放电；热关断
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
