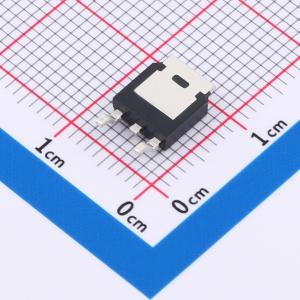

温馨提醒：图片仅供参考，商品以实物为准
CMD25P15
1个P沟道 耐压:150V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P-Channel增强模式功率场效应晶体管采用先进的沟槽技术和设计，可提供出色的RDS(ON)。该器件适合用作负载开关或用于PWM应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD25P15
- 商品编号
- C18198747
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 150mΩ@10V | |
| 耗散功率(Pd) | 90W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 4.2nF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
FDD306P采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5 V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 低导通电阻
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 有源钳位开关
- 负载开关
- 便携式设备和电池供电系统
