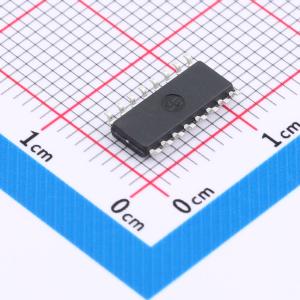

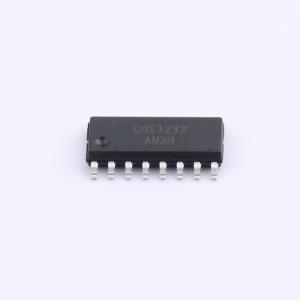

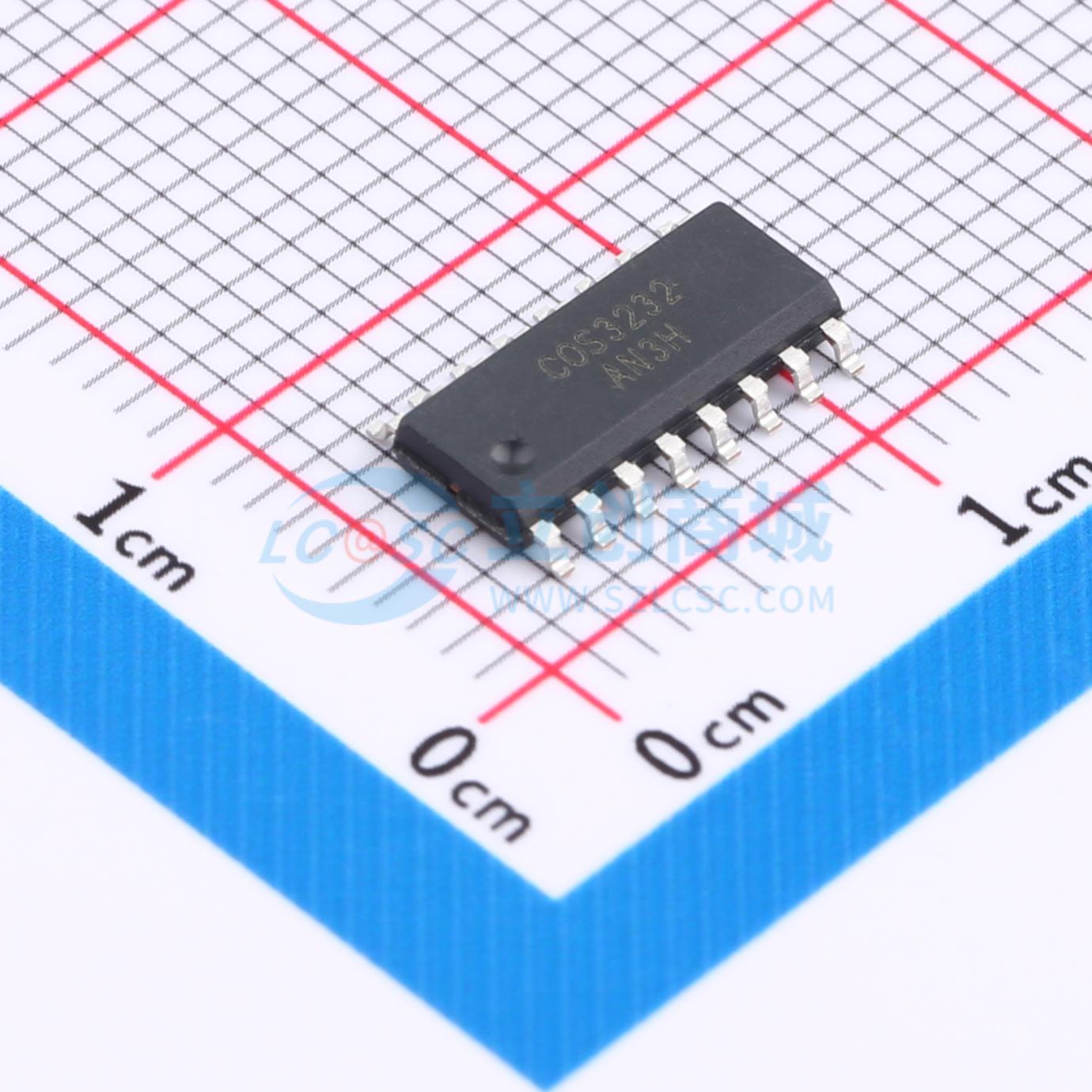

温馨提醒：图片仅供参考，商品以实物为准
COSMAX3232ID
3.0V至5.5V RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS232芯片 多通道 RS-232 线路驱动器和接收器
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COSMAX3232ID
- 商品编号
- C18198088
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.366808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | - | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA |
商品概述
COSMAX3232和COSMAX3222系列包含两路驱动器、两路接收器和一个双电荷泵电路。该器件符合TIA/EIA - 232 - F标准，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在3V至5.5V单电源下工作。器件的数据信号传输速率高达250 kbit/s，驱动器输出压摆率最大为30V/μs。
商品特性
- 符合EIA/TIA - 232 - F标准
- 在3V至5.5V的VCC电源下工作，数据传输速率高达250 kbit/s
- 两路驱动器和两路接收器
- 低电源电流，外部电容：4×0.1 μF
- 在3.3V电源下可接受5V逻辑输入
- 接收器工作时，低功耗关断电流为1μA（COSMAX3222）
应用领域
- 电池供电系统
- 手持设备
- 笔记本电脑
- 笔记本
