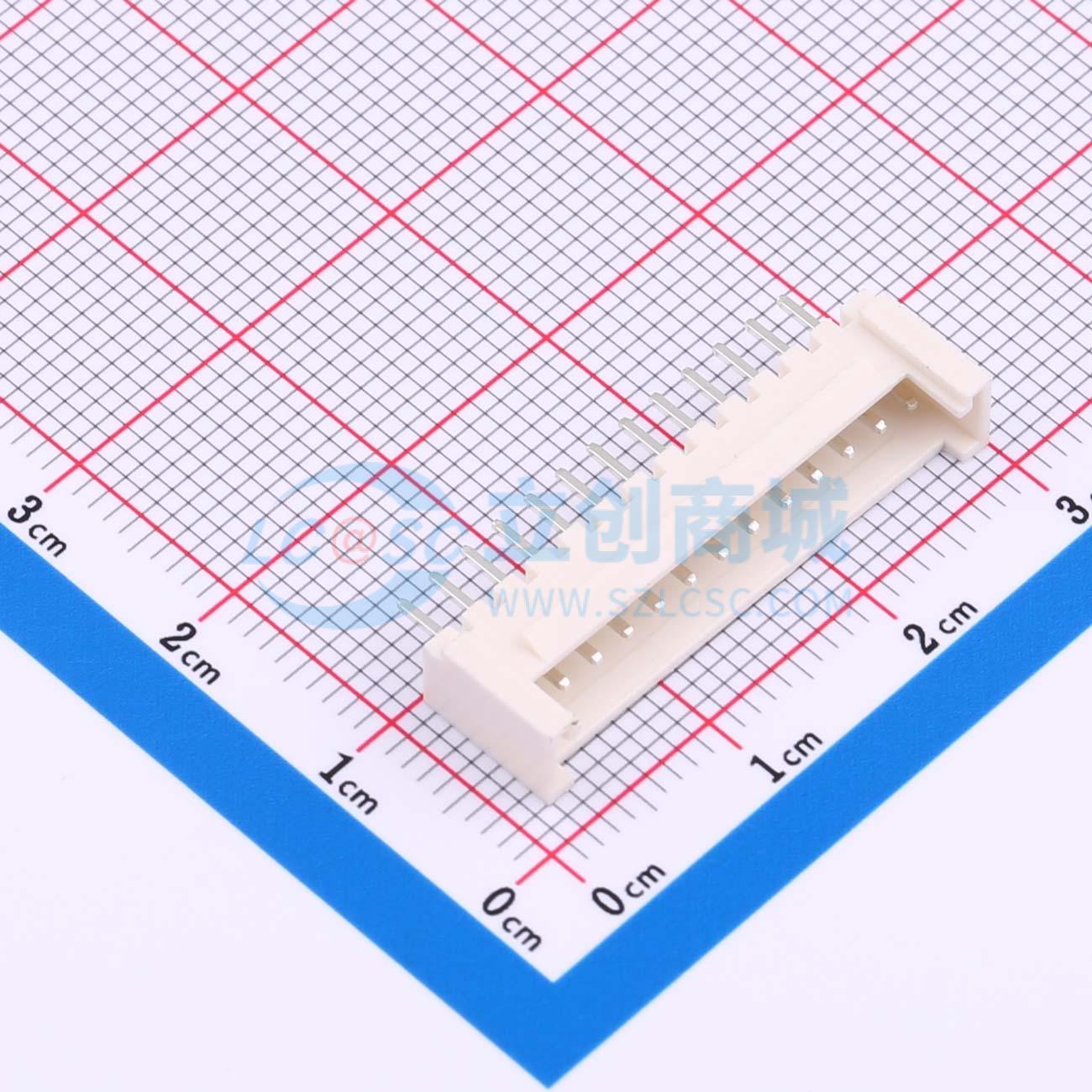

温馨提醒：图片仅供参考，商品以实物为准
2.0-13P ZZDK MS
米色 2.0-13P直针带扣 米色
- 描述
- P数：13P，直针带扣，米色耐高温，系列：HY 配套公头胶壳：C7437225 配套金属端子：C19192978
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- 2.0-13P ZZDK MS
- 商品编号
- C18185626
- 商品封装
- 插件,P=2mm
- 包装方式
- 袋装
- 商品毛重
- 0.7071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x13P | |
| 间距 | 2mm | |
| 安装方式 | 直插 | |
| 参考系列 | HY | |
| 总PIN数 | 13P | |
| 排数 | 1 | |
| 每排PIN数 | 13 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA6T | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | - | |
| 颜色 | 米色 |
商品概述
本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期。外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。允许用任何方式运输，勿淋湿及机械性损伤。包装完毕的连接器应在环境温度为 -10℃~+40℃，相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。适用环境温度为 -25℃~+85℃，适用线规为 AWG#22~#28，适用 PC 板厚度为 1.2~1.6mm，额定电压为 250V AC/DC，额定电流为 2A，绝缘电阻 ≥1000MΩ，耐压为 800V AC/minute。
商品特性
- 材质见附表
- 电镀见附表
- 塑件表面平整、光洁，无毛刺、气泡、烧焦变形，浇口无拉伤、多料或缺料等不良现象
- 端子表面无氧化、电镀不良等现象
- 适应基板厚度为 1.2mm~1.6mm
- 温度范围为 -25℃~85℃
- 额定电压为 250V AC/DC
- 额定电流为 2A
- 绝缘电阻 ≥1000MΩ
- 耐压为 800V AC/minute
