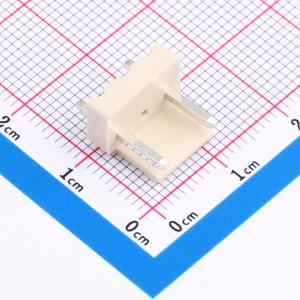

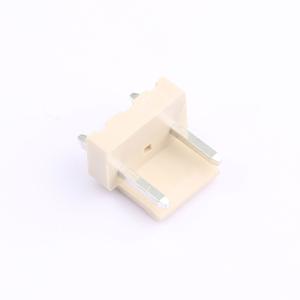

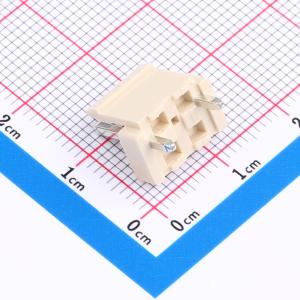

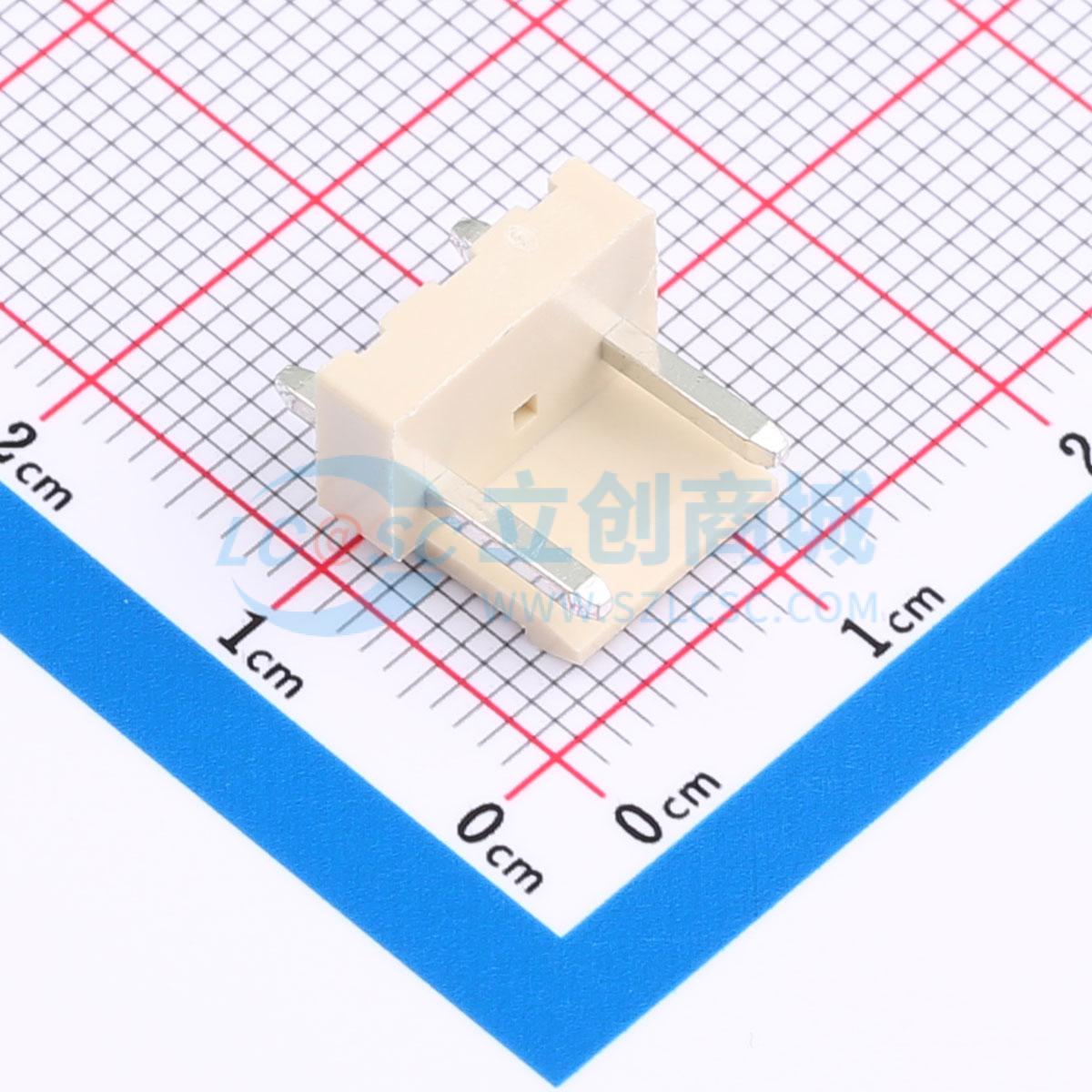

VH3.96-3P(2P) ZZ MS
米色 VH3.96-3P直针(中间空一针)米色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P数：3P，中间空一针，直针带扣，米色耐高温，系列：VH 配套公头胶壳：C22451295 配套金属端子：C22451316
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- VH3.96-3P(2P) ZZ MS
- 商品编号
- C18185598
- 商品封装
- 插件,P=3.96mm
- 包装方式
- 袋装
- 商品毛重
- 0.7085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P(缺1P) | |
| 间距 | 3.96mm | |
| 安装方式 | 直插 | |
| 参考系列 | VH | |
| 总PIN数 | 2P(3P缺1P) | |
| 排数 | 1 | |
| 每排PIN数 | 3 | |
| 行距 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 7A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA6T | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | - | |
| 颜色 | 米色 |
商品概述
本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验。环境温度为 -25℃~+85℃，适用线规为 AWG#18~#22，适用 PC 板厚度为 1.2~1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。允许用任何方式运输，勿淋湿及机械性损伤。
