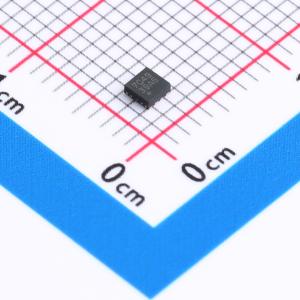

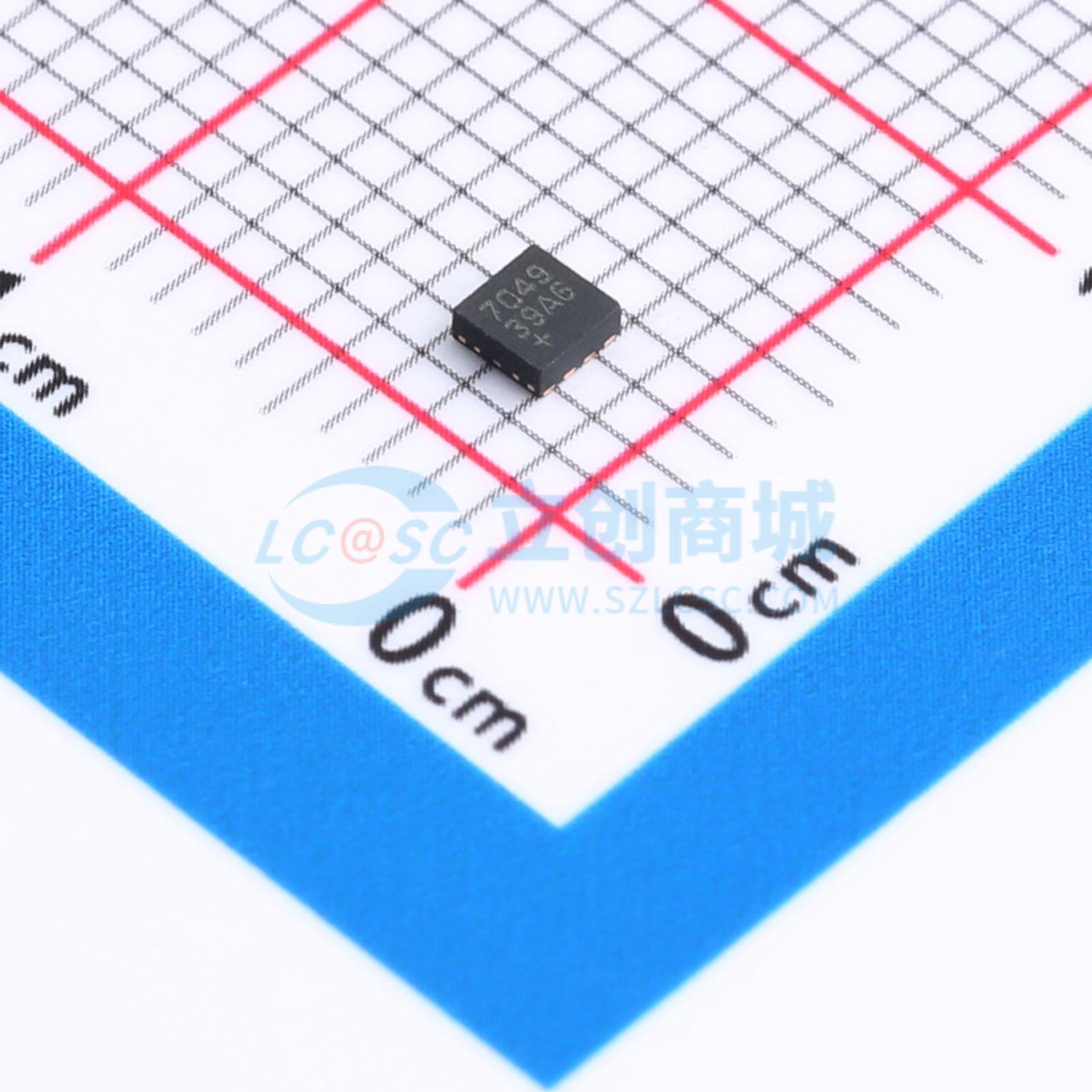

温馨提醒：图片仅供参考，商品以实物为准

MAX17049G+T10

采用ModelGauge技术，3μA单节/双节电池电量计

描述: MAX17048/MAX17049 集成电路是用于手持和便携式设备中锂离子（Li+）电池的微型微功耗电流电量计。MAX17048 适用于单节锂电池，而 MAX17049 适用于两节串联的锂电池。这些集成电路采用先进的锂离子电池建模算法 ModelGauge™，可在广泛变化的充电和放电条件下持续跟踪电池的相对荷电状态（SOC）
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17049G+T10
商品编号: C18185545
商品封装: TDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

MAX17048/MAX17049集成电路是用于手持和便携式设备中锂离子（Li+）电池的微型微功耗电流电量计。MAX17048适用于单节锂电池，而MAX17049适用于两节串联锂电池。这些集成电路采用先进的锂离子电池建模算法ModelGauge，可在广泛变化的充电和放电条件下连续跟踪电池的相对荷电状态（SOC）。ModelGauge算法无需传统电量计所需的电流检测电阻和电池学习周期。温度补偿通过系统微控制器实现。这些集成电路能自动检测电池何时进入低电流状态，并进入3μA的低功耗休眠模式，同时仍能提供准确的电量计量。当系统恢复到活动状态时，集成电路会自动退出休眠模式。插入电池时，集成电路会对初始电压测量值进行去抖处理，以改善初始SOC估算，因此可将其置于系统端。可通过I2C接口获取SOC、电压和速率信息。这些集成电路提供0.9mm×1.7mm、8凸点晶圆级封装（WLP）或2mm×2mm、8引脚TDFN封装。

商品特性

MAX17048：单节电池，MAX17049：两节电池
每节电池±7.5mV的精确电压测量
ModelGauge算法
提供准确的荷电状态
补偿温度/负载变化
与库仑计数器不同，不会累积误差
无需学习过程
无需电流检测电阻
超低静态电流
3μA休眠电流，23μA工作电流
休眠模式下的电量计量
自动进入和退出休眠模式
报告充电和放电速率
电池插入去抖功能
采用16个采样值中的最佳值估算初始SOC
电池更换时可进行可编程复位
2.28V至3.48V的电压范围
可配置的警报指示器
低SOC
SOC变化1%
电池欠压/过压
VRESET警报
I2C接口
8位OTP ID寄存器（联系厂家）

应用领域

智能手机、平板电脑
智能手表、可穿戴设备
蓝牙耳机
健康和健身监测器
数码相机、摄像机和运动相机
医疗设备
手持计算机和终端
无线扬声器
家庭和楼宇自动化、传感器

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~4.5V
	电池类型	锂电池
	电池节数	2

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	23uA
	接口类型	I2C
