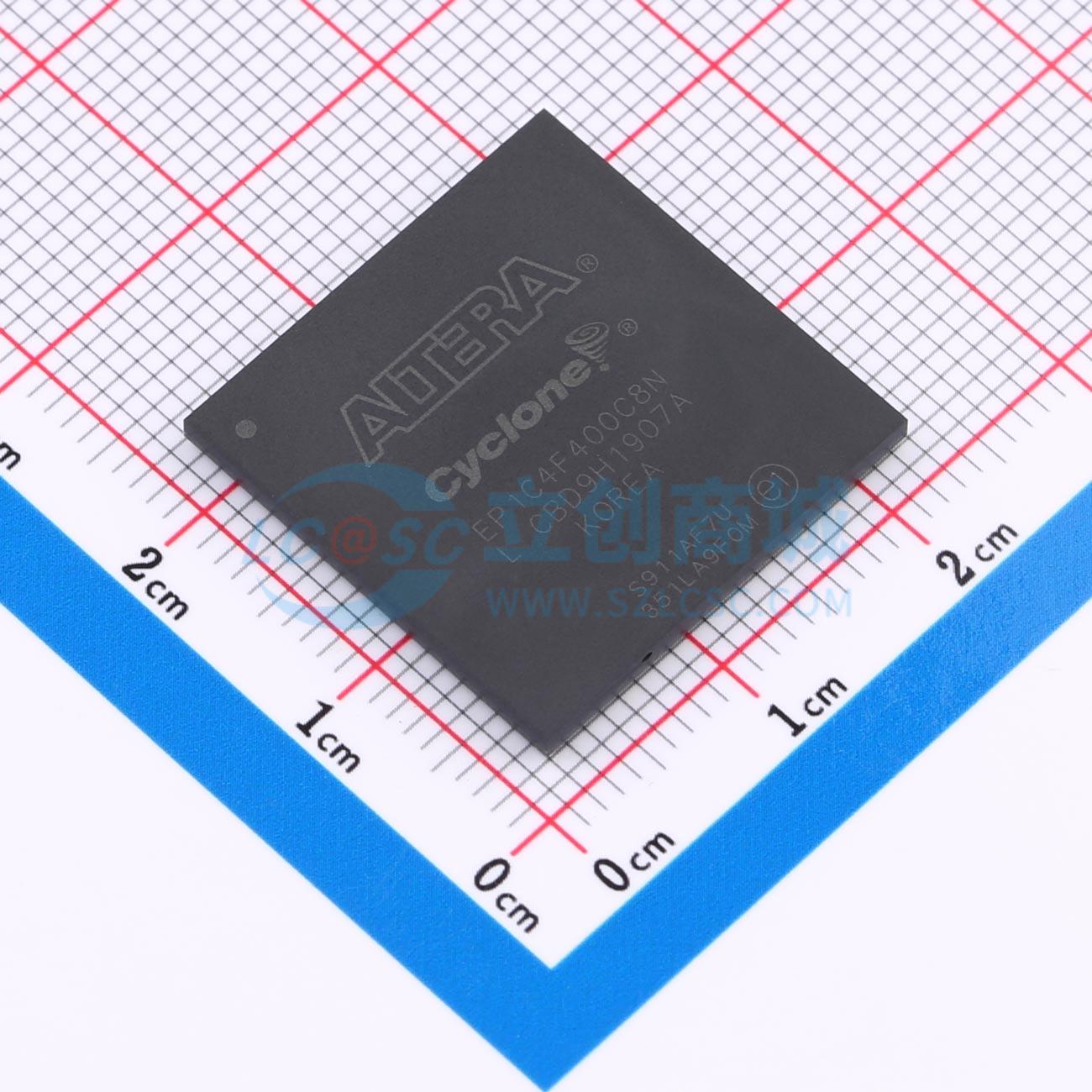

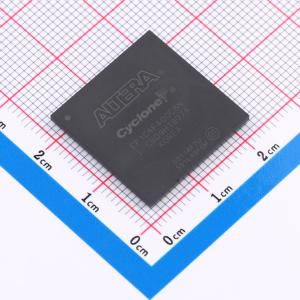

EP1C4F400C8N

Cyclone 现场可编程门阵列系列基于1.5V、0.13微米全层铜SRAM工艺，逻辑元件(LEs)密度高达20,060个，RAM容量最高可达288 Kbits。凭借用于时钟的锁相环(PLLs)以及专为满足DDR SDRAM和快速循环RAM (FCRAM)存储要求而设计的双倍数据速率(DDR)接口等功能，Cyclone器件是数据路径应用中具有成本效益的解决方案。Cyclone器件支持多种I/O标准，包括数据传输率高达640兆比特每秒(Mbps)的LVDS，以及66-和33-MHz、64-和32位外设组件互连(PCI)，以实现与专用标准产品(ASSP)和专用集成电路(ASIC)设备的接口和支持。Altera还提供了新的低成本串行配置设备来配置Cyclone器件。

Cyclone系列的主要特点包括：

• 2,910至20,060个逻辑元件
• 最高可达294,912位（36,864字节）RAM
• 支持通过低成本串行配置设备进行配置
• 支持LVTTL、LVCMOS、SSTL-2及SSTL-3 I/O标准
• 支持66-和33-MHz、64-和32-bit PCI标准
• 高速（640 Mbps）LVDS I/O支持
• 低速（311 Mbps）LVDS I/O支持
• 311 Mbps RSDS I/O支持
• 每个器件最多支持两个PLL，提供时钟乘法和相移功能
• 每个逻辑阵列块(LAB)行提供多达八条全局时钟线，每个LAB行可用六个时钟资源
• 支持外部存储器，包括DDR SDRAM（133 MHz）、FCRAM及单数据速率(SDR) SDRAM
• 支持多个知识产权(IP)内核，包括Altera MegaCore函数和Altera Megafunctions合作伙伴计划(AMPPSM)大型函数

Cyclone器件采用四方扁平封装(QFP)和节省空间的FineLine BGA封装。这些器件支持在相同封装内的垂直迁移，允许设计师在具有相同专用引脚、JTAG引脚和电源引脚的不同器件之间进行迁移。当提供一个设备迁移列表时，Quartus II软件可以自动交叉引用并放置所有引脚，确保在迁移路径中不将电源和地引脚用作用户I/O。
