GC3840

自适应多模式PWM控制器

描述: GC3840是高集成度电流模式PWM控制器，应用于隔离反激变换器，具有高性能，低待机功耗，低成本等特点。正常工作时，PWM开关频率内部固定为50KHz，当负载降低时其工作于绿色模式，当空载或轻载时频率降低至最小23KHz。低启动电流和工作电流，使GC3840能做到低待机功耗，也使启动变得可靠。
品牌名称: Gcore(扬州国芯)
商品型号: GC3840
商品编号: C18184972

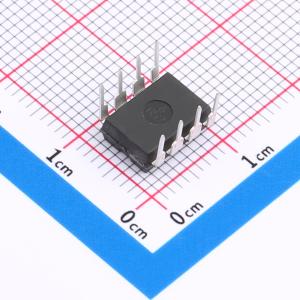

商品封装: DIP-8
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	CCM；PWM 调制

商品概述

GC3840是高集成度电流模式PWM控制器，应用于隔离反激变换器，具有高性能，低待机功耗，低成本等特点。正常工作时，PWM开关频率内部固定为50KHz，当负载降低时其工作于绿色模式，当空载或轻载时频率降低至最小23KHz。低启动电流和工作电流，使GC3840能做到低待机功耗，也使启动变得可靠。 GC3840提供全面的保护，包含逐周期电流限制，VCC欠压锁定(UVLO)，VCC过压保护(OVP)，过温保护(OTP)，输出二极管短路保护。最低工作频率23KHz，能量此时减小到最小，降低了假负载功耗，消除了音频噪声。GC3840提供DIP - 8封装。

商品特性

开机软启动减小MOS管电压应力
工作时无异音
强打脉冲功能
固定50KHz（典型值）工作频率
全面的保护功能：VCC欠压锁定(UVLO)、VCC过压保护(OVP)、过温保护(OTP)、逐周期电流限制、自恢复输出二极管短路保护

应用领域

隔离式AC/DC反激变换器
通用电源
适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12V~26V
	开关频率	23kHz~50kHz
	最大占空比	80%
