PL2586

USB 2.0高速四端口集线器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL2586是一款高性能的USB 2.0高速4端口集线器控制器，完全符合通用串行总线规范2.0。该控制器继承了先进的串行接口技术，当4个下游端口同时工作时，功耗最低。
品牌名称: PROLIFIC(旺玖)
商品型号: PL2586
商品编号: C18184848

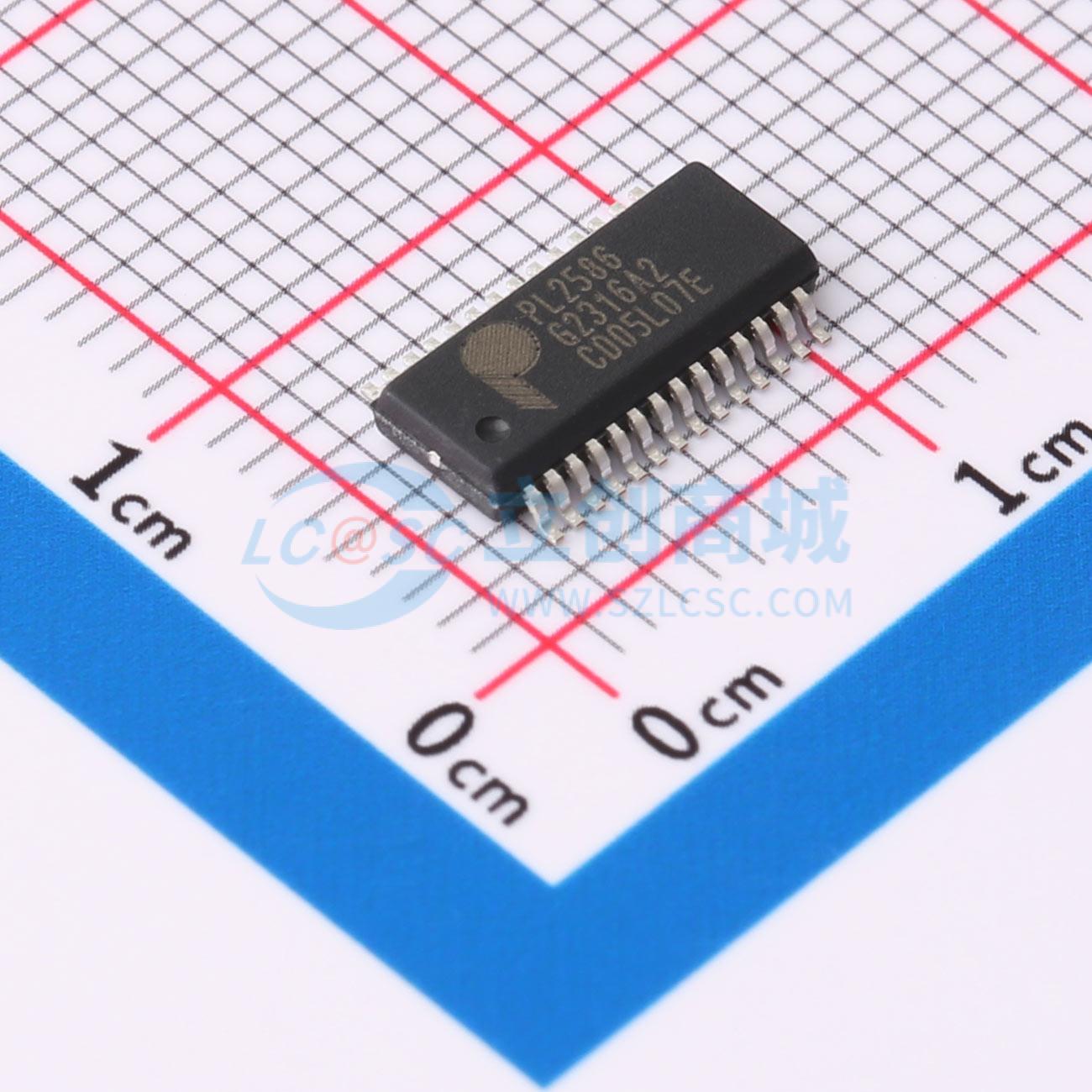

商品封装: SSOP-28
包装方式: 编带
商品毛重: 0.1983克(g)

商品参数

商品概述

PL2586是一款高性能的USB 2.0高速4端口集线器控制器解决方案，完全符合通用串行总线规范2.0。该控制器采用先进的串行接口技术，在4个下游（DS）端口同时工作时功耗最低。 PL2586的创新之处在于集成了符合USB-IF“电池充电规范修订版1.2”的功能，支持便携式设备的快速充电功能。这一特性使PL2586成为适用于GSMA推广的“通用充电解决方案”（UCS）兼容的基于电池的便携式设备的USB充电集线器。当在下游端口检测到符合BC规范的便携式设备时，PL2586的专用端口可以处理充电请求。并且，在握手完成后，PL2586允许便携式设备从充电下游端口（CDP）汲取高达500mA（高速）；1.5A（低速/全速）的电流，或从专用充电端口（DCP）汲取1.5A的电流。 PL2586采用单事务转换器（STT）和联合电源管理，以实现成本效益。用户还可以通过外部EEPROM实现多种集线器配置选项。 PL2586支持QFN24和SSOP28封装，目标市场为主流独立4端口集线器市场。

商品特性

符合USB规范修订版2.0
上游端口支持高速（480Mbps）和全速（12Mbps）传输
可配置的4/3/2个下游端口支持高速、全速和低速
向后兼容USB规范修订版1.1
符合USB电池充电规范修订版1.2
集成快速8051微处理器
12MHz振荡器时钟输入
集成上游1.5KΩ上拉电阻和下游15KΩ下拉电阻
单事务转换器（单TT）
下游端口联合电源控制和全局过流检测
低功耗领先的USB2.0集线器
片上5V转3.3V和3.3V转1.2V稳压器
自动重新枚举，支持自供电和总线供电模式之间的切换
用于存储定制信息的外部EEPROM接口
定制VID、PID
下游端口数量
产品ID
序列号
两种LED端口指示模式
4个下游端口LED（启用绿色）和一个活动/挂起LED（红色）
4个端口共用一个下游端口LED（启用绿色）和一个活动/挂起LED（红色）
封装类型
QFN24
SSOP28

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转USBHub
	USB协议版本	USB 2.0
	通道数	4

	属性	参数值
	工作电压	3V~5.5V；3V~3.6V；1.08V~1.32V
	工作温度	-40℃~+85℃
	工作电流	135.6mA
	静态电流	538uA
