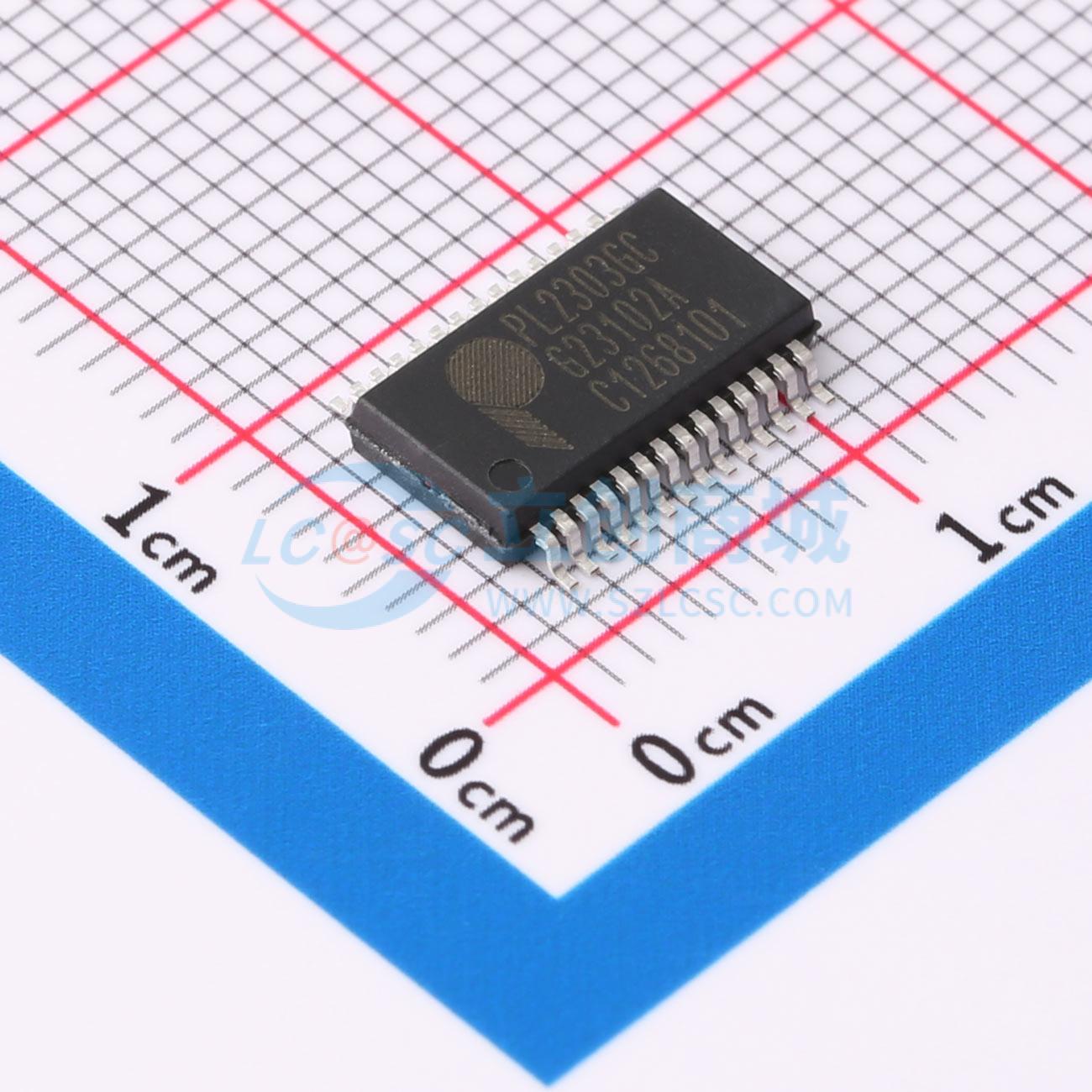

PL2303GC

PL2303GC是单芯片USB到异步串行数据接口。

• 完全符合USB 2.0规范（全速模式），通过USB - IF认证（符合USB标志），TID为40001838，与UHCI/OHCI（USB 1.1）、EHCI（USB 2.0）、xHCI（USB 3.1）主机控制器兼容。为Windows、Mac、Linux和Android提供免版税的USB到虚拟串口（VCP）驱动程序。高度集成USB 1.1 FS收发器，集成终端电阻和上拉电阻以减少PCB外部组件。支持256字节OTPROM（一次性可编程ROM）用于USB设备描述符和GPIO自定义配置，可通过USB端口直接编程，每个IC有唯一ID（用于序列号）。支持总线供电、自供电和高功率USB设备配置，支持Windows USB选择性挂起（启用远程唤醒），支持VBUS输入检测功能，支持3.3V VBUS电压操作。
• 通用GPIO功能和路由逻辑提供易于使用的多I/O功能，可配置I/O引脚输出驱动强度，配置后共有16个通用I/O（GPIO）引脚可用，可选时钟输出到外部MCU。
• 支持串行UART接口，包括RS232、RS422、RS485，灵活的波特率支持高达12Mbps，支持5、6、7或8个数据位，奇、偶、标记、空格、无校验模式，1、1.5或2个停止位，硬件流控制（CTS/RTS和/或DSR/DTR），软件流控制（XON/XOFF），可配置远程唤醒引脚，1024字节双向数据FIFO缓冲区（768字节接收/256字节发送）以实现更快的数据吞吐量，可在OTPROM中配置，可配置发送和接收LED引脚，支持RS232收发器的挂起引脚控制，UART反相信号可配置选项。
• 支持电池充电器（BC1.2）检测以实现电池快速充电。
• 集成自生成精确时钟发生器，外部晶体可选，集成上电复位（POR）电路，集成5V到3.3V LDO可为外部组件提供80mA电流，低工作功率和USB挂起电流，宽I/O电压范围（1.8V/2.5V/3.3V/5V），-40°C至85°C工作温度，28引脚SSOP和24引脚UQFN IC封装（符合RoHS且无铅绿色化合物），引脚与PL2303HXD芯片（SSOP28）兼容。

• 完全符合 USB 2.0 规范（全速模式），通过 USB-IF 认证（符合 USB 标志），TID 为 40001838
• UHCI/OHCI (USB 1.1)、EHCI (USB 2.0)、xHCI (USB 3.1) 主机控制器兼容
• 为 Windows、Mac、Linux 和 Android 提供免版税的 USB 到虚拟串口 (VCP) 驱动程序
• 高度集成的 USB 1.1 FS 收发器
• 集成终端电阻和上拉电阻，以减少 PCB 外部组件
• 支持 256 字节 OTPROM（一次性可编程 ROM）用于 USB 设备描述符和 GPIO 自定义配置
• OTPROM 可通过 USB 端口直接编程
• 每个 IC 都有唯一 ID（用于序列号）
• 支持总线供电、自供电和高功率 USB 设备配置
• 支持 Windows USB 选择性挂起（启用远程唤醒）
• 支持 VBUS 输入检测功能，在检测到 VBUS 后连接 USB 主机
• 支持 3.3V VBUS 电压操作
• 多功能 GPIO 功能和路由逻辑，提供易于使用的多 I/O 功能
• 可配置 I/O 引脚输出驱动强度
• 总共 16 个通用 I/O (GPIO) 引脚，配置后即可使用
• 可选时钟输出到外部 MCU
• 支持串行 UART 接口：RS232、RS422、RS485
• 灵活的波特率支持高达 12Mbps
• 5、6、7 或 8 个数据位
• 奇、偶、标记、空格、无校验模式
• 1、1.5 或 2 个停止位
• 硬件流控制 (CTS/RTS 和/或 DSR/DTR)
• 软件流控制 (XON/XOFF)
• 可配置远程唤醒引脚
• 1024 字节双向数据 FIFO 缓冲区（768 字节接收/256 字节发送），以实现更快的数据吞吐量
• 可在 OTPROM 中配置
• 可配置发送和接收 LED 引脚
• 用于 RS232 收发器的暂停引脚控制
• UART 反相信号可配置选项
• 支持电池充电器 (BC1.2) 检测，以实现电池快速充电
• 集成自生成的精确时钟发生器，可选外部晶体
• 集成上电复位 (POR) 电路
• 集成 5V 至 3.3V LDO，可为外部组件提供 80mA 电流
• 低工作功率和 USB 挂起电流
• 宽 I/O 电压范围 (1.8V/2.5V/3.3V/5V)
• -40°C 至 85°C 工作温度
• 28 引脚 SSOP 和 24 引脚 UQFN IC 封装（符合 RoHS 标准且无铅绿色化合物）
• 引脚与 PL2303HXD 芯片 (SSOP28) 兼容

• 传统 RS232 设备到 USB 接口的单芯片升级解决方案
• USB 到 RS232/RS422/RS485 接口转换器/电缆/加密狗/适配器
• 基于 MCU 的设备到 USB 主机接口
• 销售点 (POS) 终端/打印机/杆式显示器
• USB 条形码/智能卡阅读器
• PC I/O 扩展坞/端口复制器
• 医疗保健/医疗 USB 接口数据传输电缆
• 基于 IP 的串行无线解决方案
• 蜂窝/PDA USB 接口数据传输电缆
• GPS/导航 USB 接口
• 工业/仪器仪表/自动化控制 USB 接口
• USB 调制解调器/无线/Zigbee USB 接口
• 机顶盒 (STB)/家庭网关 USB 接口
• 用于电池大电流快速充电的电池充电器检测
