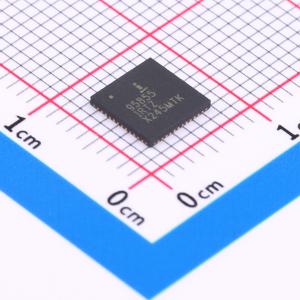

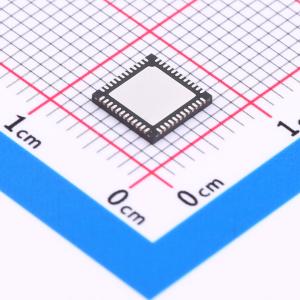

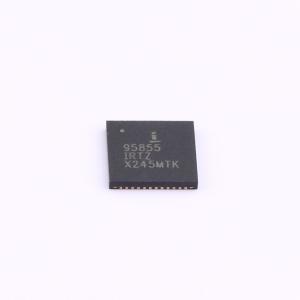

温馨提醒：图片仅供参考，商品以实物为准
ISL95855IRTZ
ISL95855IRTZ
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL95855IRTZ
- 商品编号
- C18164804
- 商品封装
- TQFN-48
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 轻载高效模式；可调限流 | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
ISL95855是一款符合IMVP8规范的电源控制器，为支持核心、图形和系统代理轨的英特尔微处理器提供完整的电源解决方案。该控制器为三个电压调节器输出提供控制和保护。VR A输出可配置为3相、2相或1相工作。VR B可配置为2相或1相工作，VR C支持1相工作。这三个输出的可编程寻址选项为支持IMVP8 CPU提供了最大的灵活性。所有三个电压调节器共享一个公共串行控制总线，与CPU通信，与双芯片方案相比，实现了更低的成本和更小的电路板面积。采用稳健纹波调节器技术，该调制器与传统调制器相比具有许多优点。这些优点包括更快的瞬态稳定时间、响应负载瞬变的可变开关频率，以及由于采用二极管仿真模式和负载相关的低开关频率而改善了轻载效率。该控制器提供脉宽调制输出，支持英特尔DrMOS功率级或类似产品，以及使用高压同步整流降压MOSFET驱动器的分立式功率级。该控制器符合IMVP8 PS4电源要求，并支持兼容的功率级和驱动器。ISL95855支持系统输入功率监视器选项。该控制器支持采用单个负温度系数热敏电阻进行直流电阻温度补偿的直流电阻电流检测，或者如果需要，可通过电阻电流检测实现更高精度。所有三个输出均具有远端电压检测、可编程最大电流、可调开关频率、过流保护和单个电源就绪指示器。
商品特性
- 支持英特尔串行数据总线接口
- 支持系统输入功率监视器
- 三输出控制器
- VR A可配置为3相、2相、1相设计
- VR B可配置为2相、1相设计
- VR C支持1相设计
- 全温度范围内系统精度为百分之0.5
- 在PS4状态下具有低供电电流
- 支持多种电流检测方法
- 无损电感直流电阻电流检测
- 精密电阻电流检测
- 差分远端电压检测
- 可编程串行VID地址
- 启动时可编程VBooT电压
- 电阻可编程地址选择、最大电流、压摆率、开关频率和下垂
- 自适应体二极管导通时间减少
应用领域
- 笔记本电脑
- 台式电脑
- 超级本
- 平板电脑
