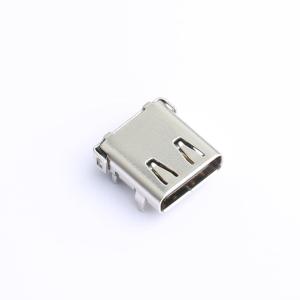

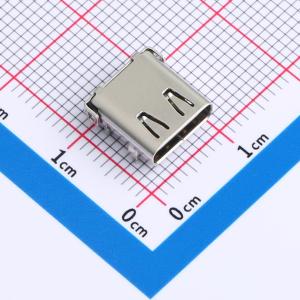

BX-TYPE-C-Q-MWT24P实物图
  • BX-TYPE-C-Q-MWT24P商品缩略图
  • BX-TYPE-C-Q-MWT24P商品缩略图
  • BX-TYPE-C-Q-MWT24P商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

BX-TYPE-C-Q-MWT24P

Type-C 母 卧贴

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
前插后贴9.87x9.85x3.16mm Type-C 母 卧贴
品牌名称
Bossie(博锡)
商品型号
BX-TYPE-C-Q-MWT24P
商品编号
C18077646
商品封装
SMD​
包装方式
编带
商品毛重
0.8225克(g)

商品参数

属性参数值
商品目录USB连接器
连接器类型Type-C
协议标准USB 3.1
公母母
安装方式卧贴
触点数量24P
端口数量1
属性参数值
额定电流 - 电源5A
额定电压5V
插拔寿命1万次
中心高度(CH)1.63mm
体长(L)9.87mm
胶芯颜色黑色
工作温度-45℃~+85℃

商品特性

  • 外壳：耐高温塑料，符合UL94 V - 0标准
  • 触点：铜合金
  • 中板：不锈钢
  • 前壳：不锈钢
  • 电磁干扰板：不锈钢
  • 触点整体镀镍，最小厚度50微英寸，功能区域镀金，功能区域镀金厚度3微英寸，焊接区域镀金
  • 前壳整体镀镍，最小厚度30微英寸
  • 中板和电磁干扰板仅做清洁处理
  • 插入力：0.5~2.0kgf
  • 拔出力：0.8kgf~2.0kgf
  • 耐久性：10000次循环
  • 额定电流：5.0A，额定电压：5.0V
  • VBUS和GND引脚及其他引脚的低电平接触电阻（LLCR）：最大40毫欧/引脚，屏蔽层：最大50毫欧
  • 所有引脚的LLCR最大变化量：10毫欧
  • 绝缘电阻：最小100兆欧
  • 介电耐压：交流100V，持续1分钟
  • 工作温度：-40°C~+85°C
  • 红外回流焊：电路板上的峰值温度应在260°C下保持10秒

数据手册PDF

放大查看下载PDF
