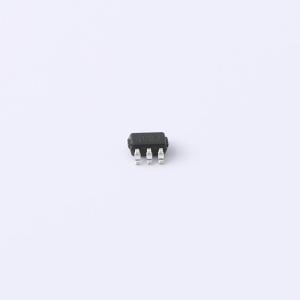

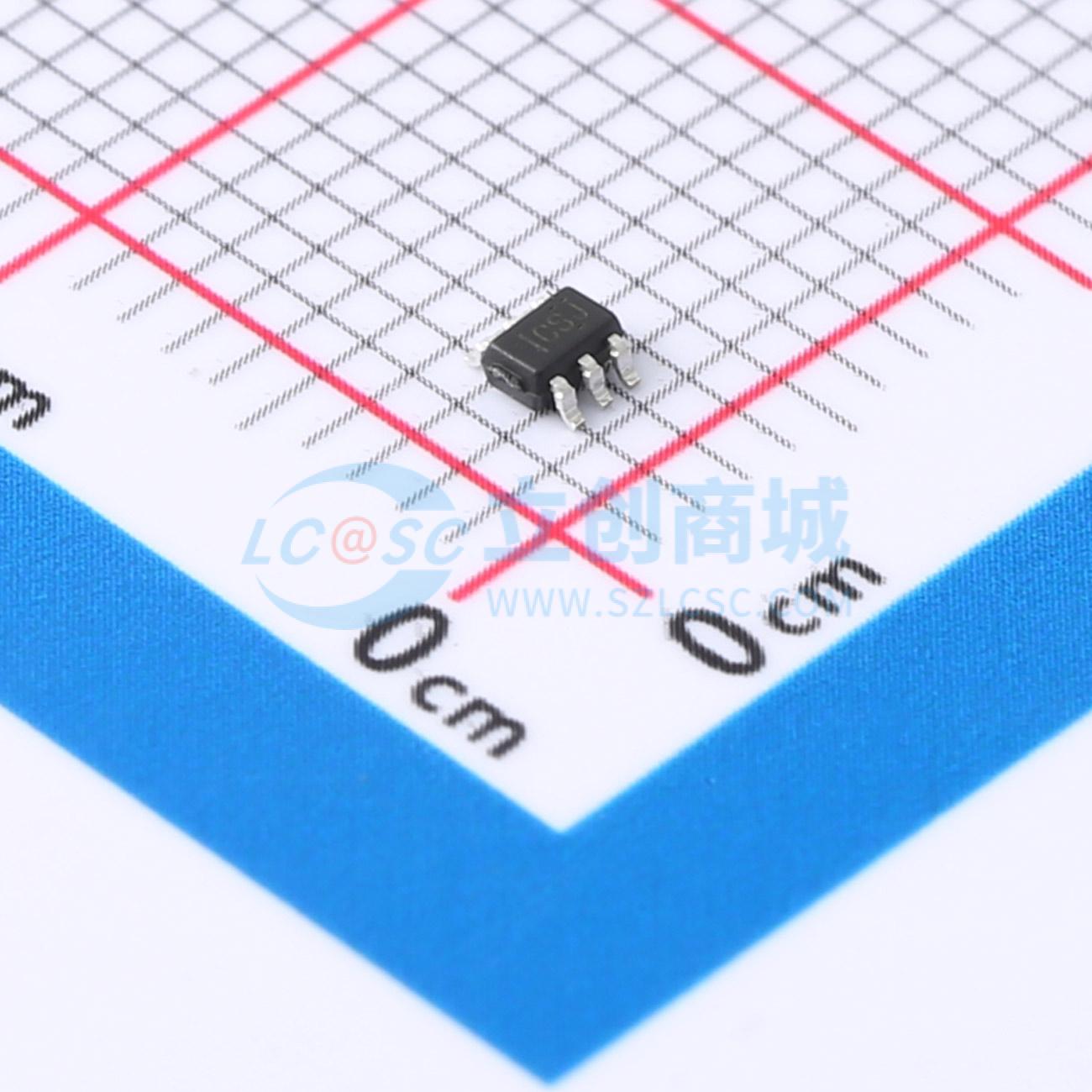

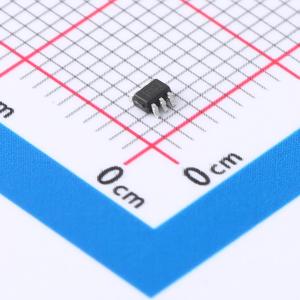

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G97QDCKRQ1
可配置多功能门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G97-Q1 汽车类可配置的多功能门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G97QDCKRQ1
- 商品编号
- C179911
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.0165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.3V；3.8V | |
| 输出低电平(VOL) | 550mV；580mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 7.3ns@3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
这是一款可配置多功能门电路，型号为SN74LVC1G97，支持1.65V~5.5V Vcc工作，输出状态由3位输入的八种模式决定，用户可选择多路选择器、与门、或门、与非门、或非门、反相器、同相器等逻辑功能，所有输入均可连接至Vcc或GND；器件因施密特作用，对正向和负向信号可拥有不同的输入阈值，完全支持部分掉电应用，Ioff电路可关闭输出，避免器件掉电时产生损坏性回流电流。
商品特性
- 可用于汽车应用
- 支持5V Vcc工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟为7.3ns
- 功耗低，最大电源电流Icc为10μA
- 3.3V条件下输出驱动电流为±24mA
- Ioff电路支持部分掉电模式工作
- 闭锁性能满足JESD 78 II类规范，性能超过100mA要求
- ESD防护性能满足JESD 22规范，人体模型2000V，机器模型200V，充电器件模型1000V
- 可从九种特定逻辑功能中选择
- 提供DBV、DCK两种封装
- 正向和负向输入信号可对应不同输入阈值
- 未使用输入接至Vcc或GND即可保证正常工作
应用领域
- 汽车相关电子应用
- 需要灵活配置逻辑功能的数字电路场景
