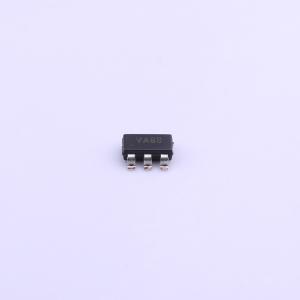

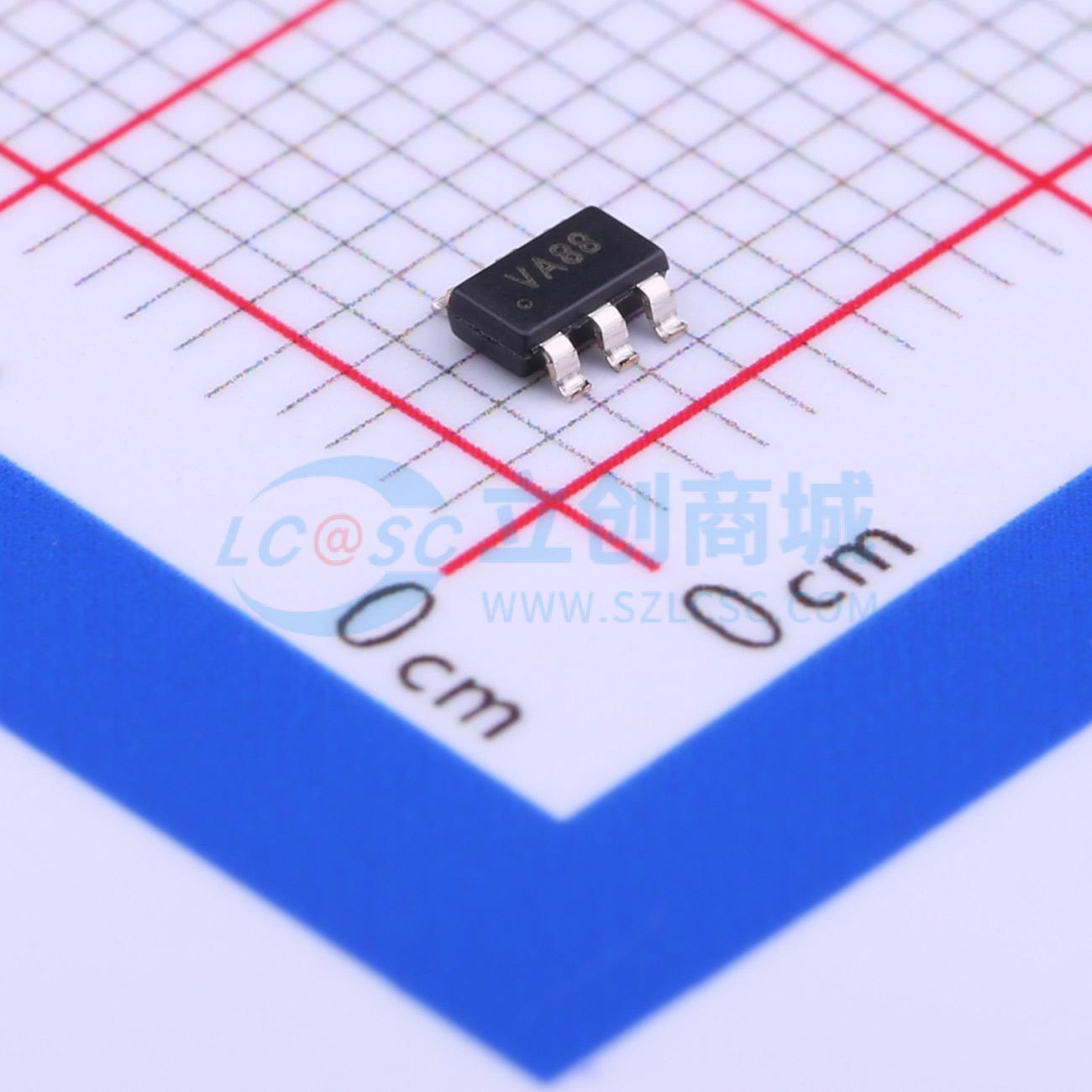

CAT3200TDI-GT3

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CAT3200 和 CAT3200-5 是开关电容器电荷泵升压转换器，可提供低噪声、经调节的输出电压。CAT3200-5 提供固定的稳压 5.0 V 输出。CAT3200 有使用外部电阻器的可调节输出。恒定频率的 2.0 MHz 电荷泵允许使用 1.0 ?F 的小型陶瓷电容器。该器件在较宽的输入电源电压（2.7 V 至 4.5 V）范围内可支持高达 100 mA 的最大输出负载，适用于电池供电的应用。关断控制输入允许将该器件置于省电模式，从而将电源电流降至 1.0 ?A 以下。在发生短路或过载的情况下，该器件通过折返电流限制和热过载检测得到完全保护。此外，软启动、摆率控制电路可限制加电期间的涌入电流。
品牌名称: onsemi(安森美)
商品型号: CAT3200TDI-GT3
商品编号: C179564
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

参数完善中

商品概述

CAT3200和CAT3200 - 5是开关电容升压转换器，可提供低噪声、稳压输出电压。CAT3200 - 5提供固定的5V稳压输出。CAT3200可通过外部电阻调节输出电压。2MHz的恒定频率电荷泵允许使用1μF的小型陶瓷电容。在较宽的输入电源电压范围（2.7V至4.5V）内，该器件可支持高达100mA的最大输出负载，使其非常适合电池供电应用。关断控制输入可使器件进入掉电模式，将电源电流降至小于1μA。在短路或过载情况下，该器件通过折返式限流和热过载检测实现全面保护。此外，软启动、压摆率控制电路可限制上电期间的浪涌电流。 CAT3200 - 5采用6引脚、最大厚度1mm的超薄SOT23封装。CAT3200采用8引脚MSOP封装。

商品特性

恒定高频（2MHz）工作
100mA输出电流
稳压输出电压（CAT3200 - 5为固定5V，CAT3200可调）
低静态电流（典型值1.7mA）
输入电压低至2.7V仍可工作
软启动、压摆率控制
热过载关断保护
低容值外部电容（1μF）
折返式过流保护
关断电流小于1μA
CAT3200 - 5采用低外形（1mm薄）6引脚TSOT - 23封装
CAT3200采用MSOP - 8封装
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

3V至5V升压转换
白光LED驱动
USB On - The - Go 5V电源
从较低电压轨提供本地5V电源
备用电池系统
手持便携式设备
