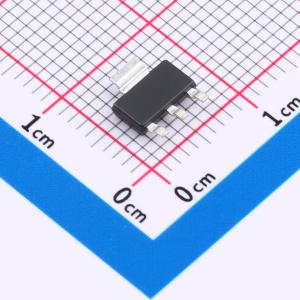

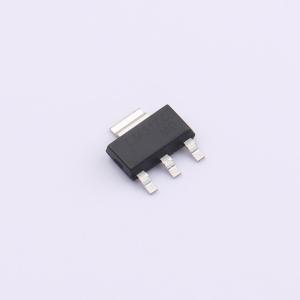

温馨提醒：图片仅供参考，商品以实物为准

LM317C

1.5A可调式三端正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个三端正电压调节器，具有最大1.5A的电流输出和可调输出。该稳压器非常易于使用，只需要两个外部电阻来设置输出电压，输出电压可以在1.2V至37V的范围内设置。此外，还设计集成了内部限流、热关断和安全工作区补偿，这使得它相对不易损坏，基本可以防止电路保险丝烧毁。可用于各种应用，包括局部电压稳定和卡电压稳定。它还可以用于制作可编程稳压器，或者通过在调节点和输出之间连接一个固定电阻作为精密电流调节器。
品牌名称: CJ(江苏长电/长晶)
商品型号: LM317C
商品编号: C17722351
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.2666克(g)

商品参数

商品概述

LM317C是一款三端正电压调节器，最大电流输出为1.5A，输出电压可调。该电压调节器使用非常简单，只需两个外部电阻即可设置输出电压，输出电压可在1.2V至37V范围内进行设置。此外，LM317C还集成了内部限流、热关断和安全工作区补偿功能，使其不易损坏，基本可防止电路保险丝熔断。 LM317C适用于多种应用场景，包括局部稳压和卡稳压。它还可用于制作可编程电压调节器，或通过在调节点和输出端之间连接一个固定电阻作为精密电流调节器。

商品特性

输出电流超过1.5A
输出电压可在1.2V至37V之间调节
内置热过载保护
与温度无关的内部短路电流限制
输出晶体管安全工作区补偿
常用TO - 252封装，还有其他形式的三引脚封装
无需准备多种固定电压

应用领域

以太网交换机
公共服务器
专用交换机（PBX）基站
台式计算机
IP电话：有线和无线
电机控制
冰箱、空调、洗衣机
安防摄像头、数字标牌
信号或波形发生器
变电站控制、电能质量表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.2V~37V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	3V

	属性	参数值
	静态电流(Iq)	3.5mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
