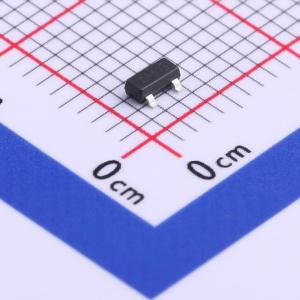

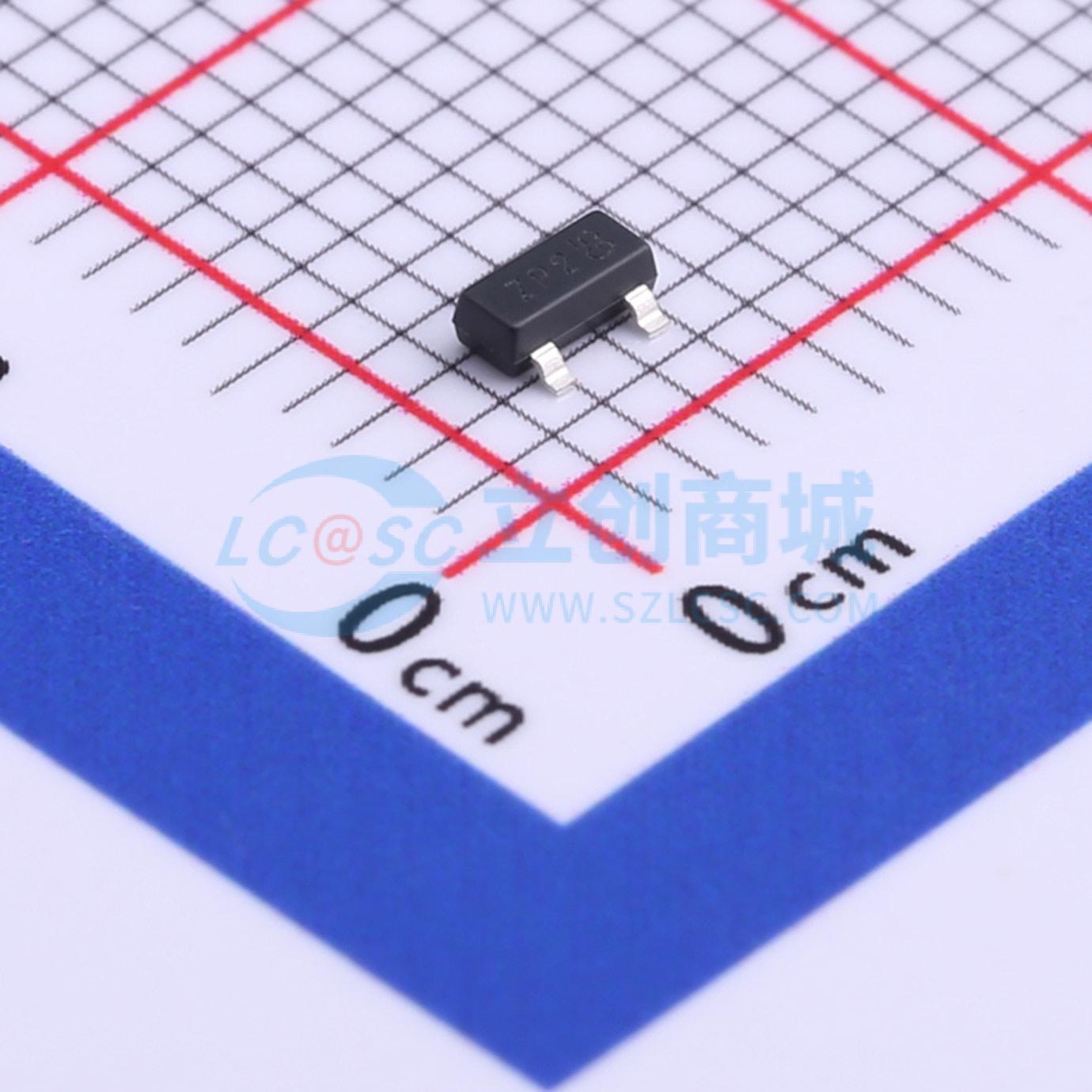

温馨提醒：图片仅供参考，商品以实物为准
DSS5240T-7
低饱和晶体管 PNP 电流:2A 电压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > -40V。 Ic = -2A 高连续集电极电流。 ICM = -3A 峰值脉冲电流。 低饱和电压-225mV 最大 @ Ic = -1A。 RCE(SAT) = 90mΩ 在-0.5A 时具有低等效导通电阻。 730mW 功率耗散。应用：栅极驱动 MOSFET 和 IGBT。 负载开关
- 品牌名称
- DIODES(美台)
- 商品型号
- DSS5240T-7
- 商品编号
- C177043
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 2A | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 730mW | |
| 直流电流增益(hFE) | 300 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 225mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个PNP |
商品特性
- 集电极-发射极击穿电压（BVCEO） > -40V
- 连续集电极电流高，IC = -2 A
- 脉冲峰值电流 ICM = -3 A
- 低饱和电压，在 IC = -1A 时最大为 -225mV
- 在 -0.5 A 时集电极-发射极饱和电阻（RCE(SAT)）为 90 mΩ，等效导通电阻低
- 功耗 730mW
- 互补 NPN 型：DSS4240T
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- 驱动 MOSFET 和 IGBT 栅极
- 负载开关
- DC-DC 转换器
- 电池充电
