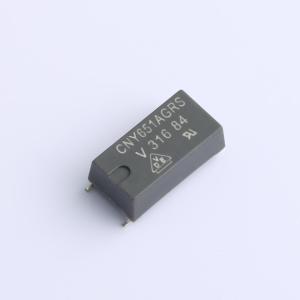

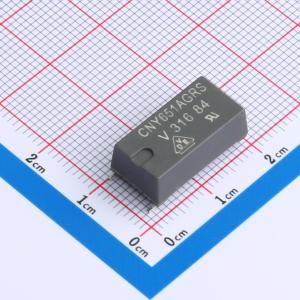

温馨提醒：图片仅供参考，商品以实物为准
CNY651AGRST
光电晶体管输出型光耦合器，极高隔离电压
- 描述
- CNY651系列是高隔离电压的通孔（TH）和贴片（SMD）版本光耦合器，由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚塑料封装。单个组件彼此相对安装，在输入和输出之间提供大于3 mm的间距，以满足最高安全要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY651AGRST
- 商品编号
- C17702723
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 2.322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.32V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 8.2kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 32V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2.4us | |
| 下降时间 | 2.7us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 75mA |
商品概述
CNY651系列是高隔离电压的通孔（TH）和贴片（SMD）版本光耦合器，由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用4引脚塑料封装。 单个组件彼此相对安装，在输入和输出之间提供大于3 mm的距离，以满足最高安全要求。
商品特性
- 额定重复峰值电压（重复性）VIORM = 1450 Vpeak
- 绝缘厚度 ≥3 mm
- 根据VDE 0303 / IEC 60112的相比漏电起痕指数，耐漏电起痕电流：cTl ≥ 475
- 湿度敏感度等级MSL4 - 遵循CNY651ST器件规定的存储和焊接要求
- 符合RoHS标准、无卤环保（5 - 2008）
应用领域
- 太阳能和风能诊断、监测和通信设备
- 焊接设备
- 高压电机
- 开关模式电源
- 线路接收器
- 计算机外设接口
- 微处理器系统接口
- 根据安全等级II（加强隔离）的防触电安全保护隔离电路：
- 适用于主电压 ≤300 V的I至IV类应用
- 适用于主电压 ≤600 V的I至IV类应用
- 根据DIN EN 60747 - 5 - 5（VDE 0884 - 5），适用于主电压 ≤1000 V的I至III类应用
