XA9221D_ETBH

XA9221D是一款高效的2通道桥接负载（BTL）D类音频功率放大器，在6Ω或8Ω负载下，每通道可驱动立体声扬声器，输出功率高达10W。与单端（SE）输入放大器相比，XA9221D采用差分输入架构，具有更强的抗噪能力。 采用扩频控制的先进电磁干扰抑制技术，可在输出端使用低成本的铁氧体磁珠滤波器，同时满足电磁兼容性（EMC）要求，降低系统成本。 XA9221D不仅具备完善的短路和过载保护功能，还配备了可调功率限制器和直流检测电路，用于保护所连接的扬声器。直流检测以及引脚对引脚、引脚对地和引脚对电源的短路保护电路，可防止扬声器因生产过程中出现的输出直流和引脚短路问题而损坏。短路保护和热保护具备自动恢复功能。 XA9221D采用散热效率高的28引脚ETSSOP封装，可在两层印刷电路板（PCB）上实现满功率输出。

• 宽电源电压范围：4.5V至14.5V
• 增强型调制方案降低电磁干扰辐射
• 12V电源下的扬声器功率：
  • BTL模式：在总谐波失真加噪声（THD+N）约为1%时，每通道8W（8Ω负载）
  • BTL模式：在THD+N小于1%时，每通道10W（6Ω负载）
  • BTL模式：在THD+N小于1%时，每通道12W（4Ω负载）
  • PBTL模式：在THD+N为1%时，每通道16W（4Ω负载）
  • BTL模式：在THD+N为10%时，每通道10W（8Ω负载）
  • BTL模式：在THD+N为10%时，每通道13W（6Ω负载）
  • BTL模式：在THD+N约为10%时，每通道15W（4Ω负载）
  • PBTL模式：在THD+N约为10%时，每通道20W（4Ω负载）
• 差分输入或单端输入
• 扬声器保护电路
• 26dB固定增益
• 功率限制功能
• 热保护和短路保护

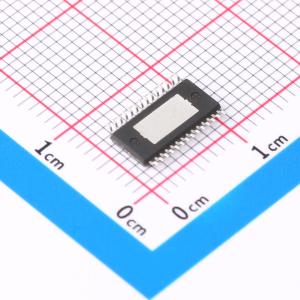

• 带散热焊盘的28引脚ETSSOP封装
• 符合RoHS标准，100%无铅
• 无卤

• 电视
• USB扬声器
• 迷你扬声器
• 消费类音频设备
