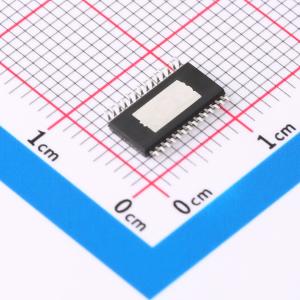

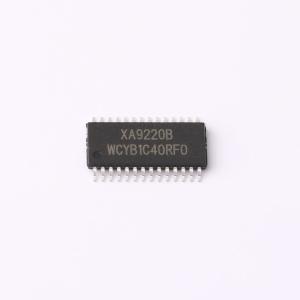

温馨提醒：图片仅供参考，商品以实物为准
XA9220B_ETBH
D类差分双通道功放
- 描述
- 双节电池与12V供电差分信号D类差分双通道功放，输入信号：模拟，THD10%/喇叭阻抗：PBTL: 16V=30W/4Ω，BTL: 2x15W/8Ω,电源使用适配器适用
- 品牌名称
- TCS(汤诚)
- 商品型号
- XA9220B_ETBH
- 商品编号
- C17702492
- 商品封装
- ETSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8.5V~20V |
商品概述
XA9220B是一款15W（每声道）立体声高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。内部包括一个直流检测电路来对扬声器进行保护，直流检测电路在输入电容损坏或者输入短路时关断输出级。 XA9220B可以驱动低至4Ω负载的立体声扬声器，具有高达90%的效率，使得在播放音乐时不需要外的散热器。 XA9220B应用于LCD电视、消费类音频设备。
商品特性
- 15W/声道的功率输出（16V电压，8Ω负载，TND + N等于10%）
- 10W/声道的功率输出（13V电压，8Ω负载，TND + N等于10%）
- 30W的功率输出（16V电源，4Ω单声道负载，TND + N等于10%）
- 效率高达90%，无需散热片
- 较大的电源电压范围8.5V ~ 20V
- 免滤波功能，输出不需要电感进行滤波
- 输出管脚方便布线布局
- 良好短路保护和具备自动恢复功能的温度保护
- 良好的失真和防噗声功能
- 内置增益26dB
- 差分输入
- 具有静音和待机功能
- 简单的外围设计
- 封装形式：HTSSOP28
应用领域
- LCD电视
- 消费类音频设备
