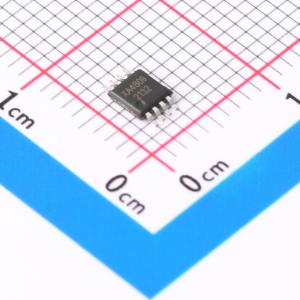

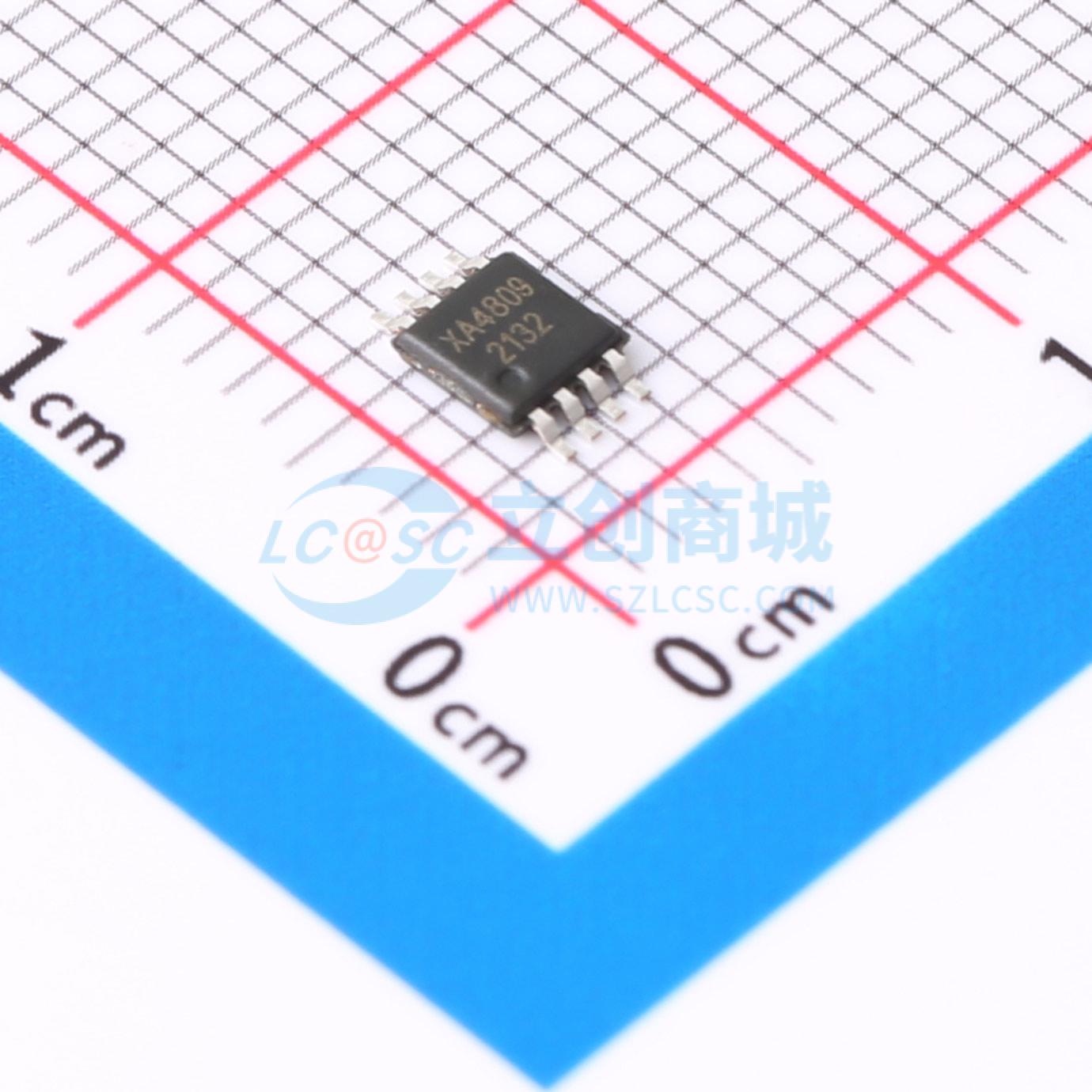

XA4809_MH

XA4809是一款AB类、双声道音频功率放大器。每通道能提供105mW的平均功率（5V工作电压，16Ω负载，THD+N = 0.1%），音频范围内总谐波失真 + 噪声小于0.1%（20Hz - 20KHz）。 其应用电路简单，只需极少数外围器件；输出不需要自举电容或者缓冲网络，采用MSOP封装，节约电路面积，适合移动电话及各种移动设备等使用低电压、低功耗应用方案。可以通过控制进入休眠模式，从而减少功耗；具有内部热敏关断保护机制。工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。反馈电阻外置，通过外部增益配置电阻进行增益配置，方便应用。

• 高电源电压抑制比（PSRR），在217Hz及1KHz时，达到70dB
• 在16Ω负载，输出功率为105mW时，噪声及谐波失真（THD + N）< 0.1%（f = 1KHz）
• 在32Ω负载，输出功率为70mW时，噪声 + 谐波失真（ΔTHD + N）< 0.1%（f = 1KHz）
• 掉电模式漏电流小，典型值为0.4μA
• 封装小，MSOP，SOP封装，节约电路面积
• 上电、掉电的“噼啪”声抑制能力好
• 宽工作电压范围2.0V - 5.5V

• 耳机功放
• 个人移动终端PDA
• 个人电脑
• 话筒前置放大器
