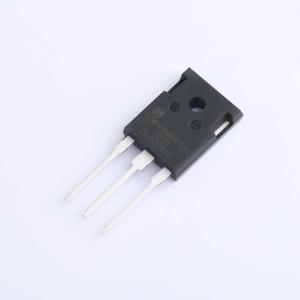

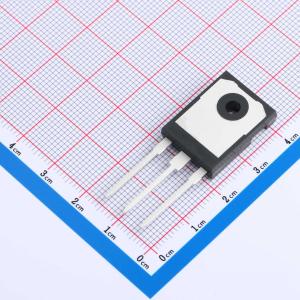

温馨提醒：图片仅供参考，商品以实物为准
YGW100N65FSA1
650V 100A
- 描述
- 工规级 IGBT单管 N沟道，TO247，广泛应用于于电源、电机驱动、光伏逆变等行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGW100N65FSA1
- 商品编号
- C17702405
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.067778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 500W | |
| 输出电容(Coes) | 264pF | |
| 正向脉冲电流(Ifm) | 225A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 255nC | |
| 输入电容(Cies) | 4.78nF | |
| 开启延迟时间(Td(on)) | 46ns | |
| 关断延迟时间(Td(off)) | 129ns | |
| 导通损耗(Eon) | 5.4mJ | |
| 关断损耗(Eoff) | 3.5mJ | |
| 反向恢复时间(Trr) | 125ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 28pF |
