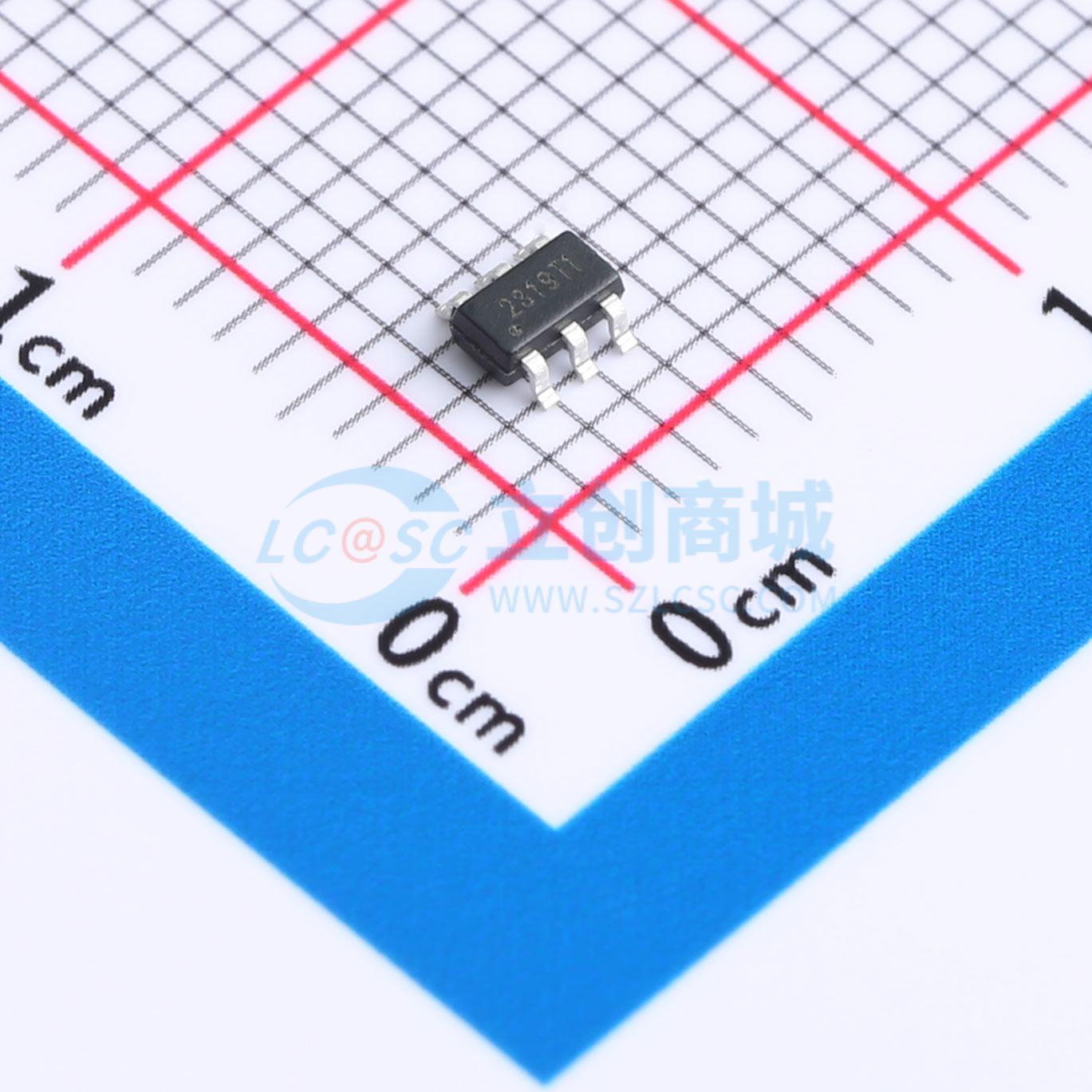

温馨提醒：图片仅供参考，商品以实物为准

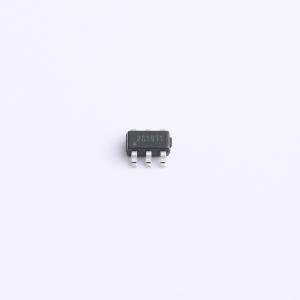

JT2309ARZ
RF无线发射芯片 433M 315M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JT2309是一款低功耗、高性能、大功率315M/433M短距离无线通讯发射器，支持00K调试方式。JT2309片内集成了PLL和功率放大器，功率放大器采用E类放大器结构，将PLL输出的信号进行放大后输出到天线端口。JT2309内部由频率合成器、晶体振荡器、功率放大器等电路模块组成，具有集成度高、低功耗、高功率等性能，是一款数模混合设计的一体化发射机。
- 品牌名称
- JYJE(晶友嘉)
- 商品型号
- JT2309ARZ
- 商品编号
- C17702135
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~450MHz | |
| 工作电压 | 2.2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 13dBm | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 发射器 |
商品概述
JT2309是一款低功耗、高性能、大功率315M/433M短距离无线通讯发射器，支持00K调试方式。JT2309片内集成了PLL和功率放大器，功率放大器采用E类放大器结构，将PLL输出的信号进行放大后输出到天线端口。JT2309内部由频率合成器、晶体振荡器、功率放大器等电路模块组成，具有集成度高、低功耗、高功率等性能，是一款数模混合设计的一体化发射机。
商品特性
- 频率范围：300 - 450MHz
- 最大发射功率：13dBm
- 发射码率范围：1 - 10Kbps
- 电压范围：2.2V－3.6V
- 工作电流：18mA @ 3V 13dBm
- 待机电流：1uA
- SOT23 - 6封装
应用领域
- 无线数据传输
- 胎压监测设备
- 遥控风扇、照明开关
- 遥控门禁系统
