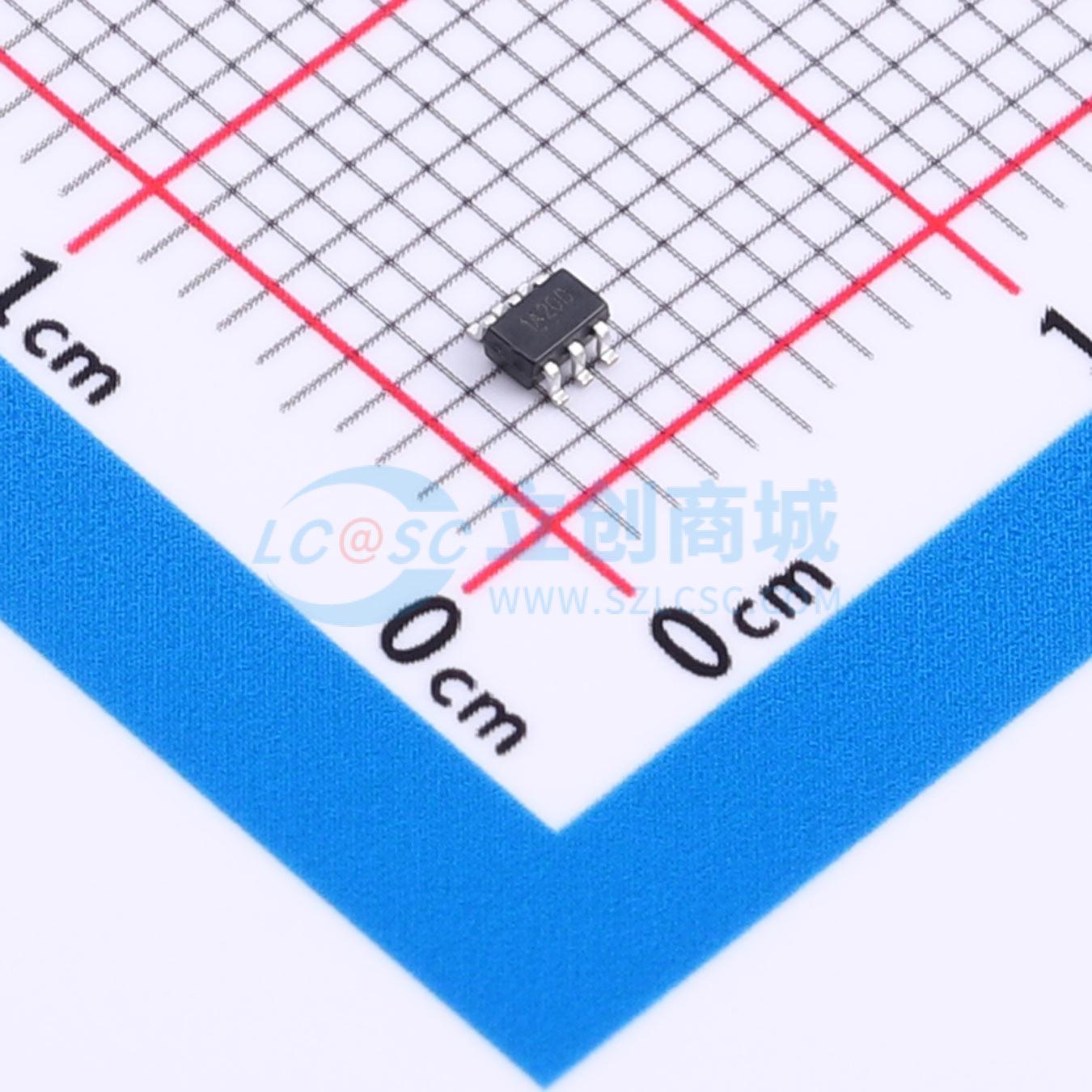

温馨提醒：图片仅供参考，商品以实物为准
TPA191A2-SC6R
零漂移双向电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA191A2-SC6R
- 商品编号
- C17701732
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0496克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -300mV~36V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 22uA | |
| 输入失调电压(Vos) | 255uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±42V | |
| 单电源电压 | 2.7V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.2uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1V/us；3V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 双向检测；零漂移/自动稳零 |
商品概述
TPA191 系列是一系列零漂移、双向电流检测放大器，能够在 −0.3 V 至 36 V 的共模电压范围内检测分流器上的压降，且与电源电压无关。该系列提供五种固定增益：20 V/V、50 V/V、75 V/V、100 V/V 和 200 V/V。其集成匹配的增益电阻网络可最大限度地减少增益误差并降低温度漂移。零漂移架构的低偏移使其能够在分流器上低至 10 mV 满量程的最大压降下进行电流检测。TPA191 系列采用 2.7 V 至 36 V 单电源供电，典型电源电流为 80 μA。所有版本的工作温度范围均为 −40°C 至 125°C，并提供 SOT363 (SC70-6) 封装。
商品特性
- 电压偏移：在 VCM = 2.75 V 时，TPA191A2、A3、A4、A5、A6、A7 的最大值为 ±100 μV
- 宽共模电压范围：−0.3 V 至 +36 V
- 电源电压：2.7 V 至 36 V
- 精度与零漂移性能：– 最大增益误差（在整个温度范围内）为 ±1% – 典型偏移漂移为 0.2 μV/°C – 最大增益漂移为 10 ppm/°C
- 电压输出的增益选项：– TPA191A1：20 V/V – TPA191A2：50 V/V – TPA191A3：75 V/V – TPA191A4：100 V/V – TPA191A5：200 V/V – TPA191A6：500 V/V – TPA191A7：1000 V/V
- 低电源电流：典型值 80 μA
- 轨到轨输出
- 封装：SOT363 (SC70-6)
- 工业级工作温度范围：−40°C 至 125°C
应用领域
- 电流检测
- 电池充电器
- 电源管理
- 手机充电器
- 电子烟
