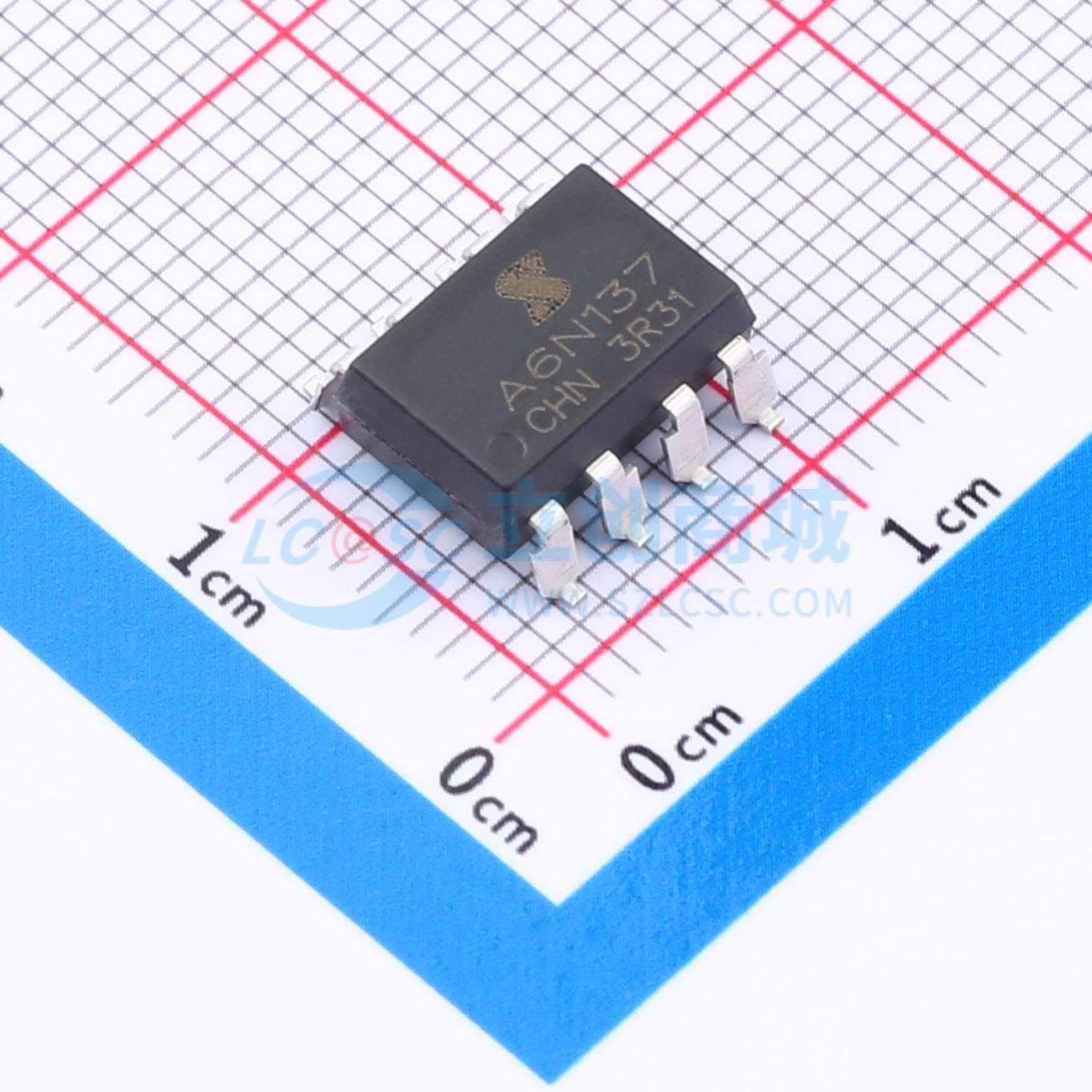

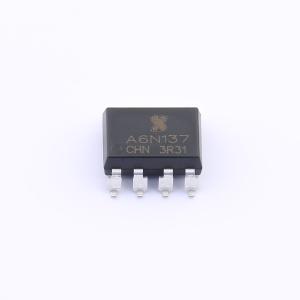

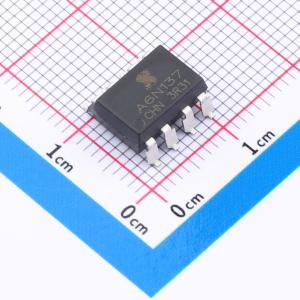

6N137-500E-JSM
光耦-逻辑输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用于开关电源、线路接收器、高速逻辑系统的隔离。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 6N137-500E-JSM
- 商品编号
- C17701731
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.8068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
商品概述
电耦合器由一个高发射强度的红外发光二极管和一个高速高增益的光敏检测集成电路组成
商品特性
- 兼容各品牌的6N137 HCPL2601 HCPL2611
- 高速：10 MBd
- LSTTL/TTL兼容
- 低输入电流：7.5 mA
- 工作温度：-40°C to +85°C
- 封装形式：8-Pin
应用领域
- 线路接收器隔离
- 电脑-外围电路界面
- 微处理器系统界面
- A/D，D/A转换的数字信号隔离
- 开关电源
- 仪器的输入/输出隔离
- 消除接地回路的噪声
- 替代脉冲变压器
- 马达驱动器中的高压三极管隔离
- 高速逻辑系统的隔离
