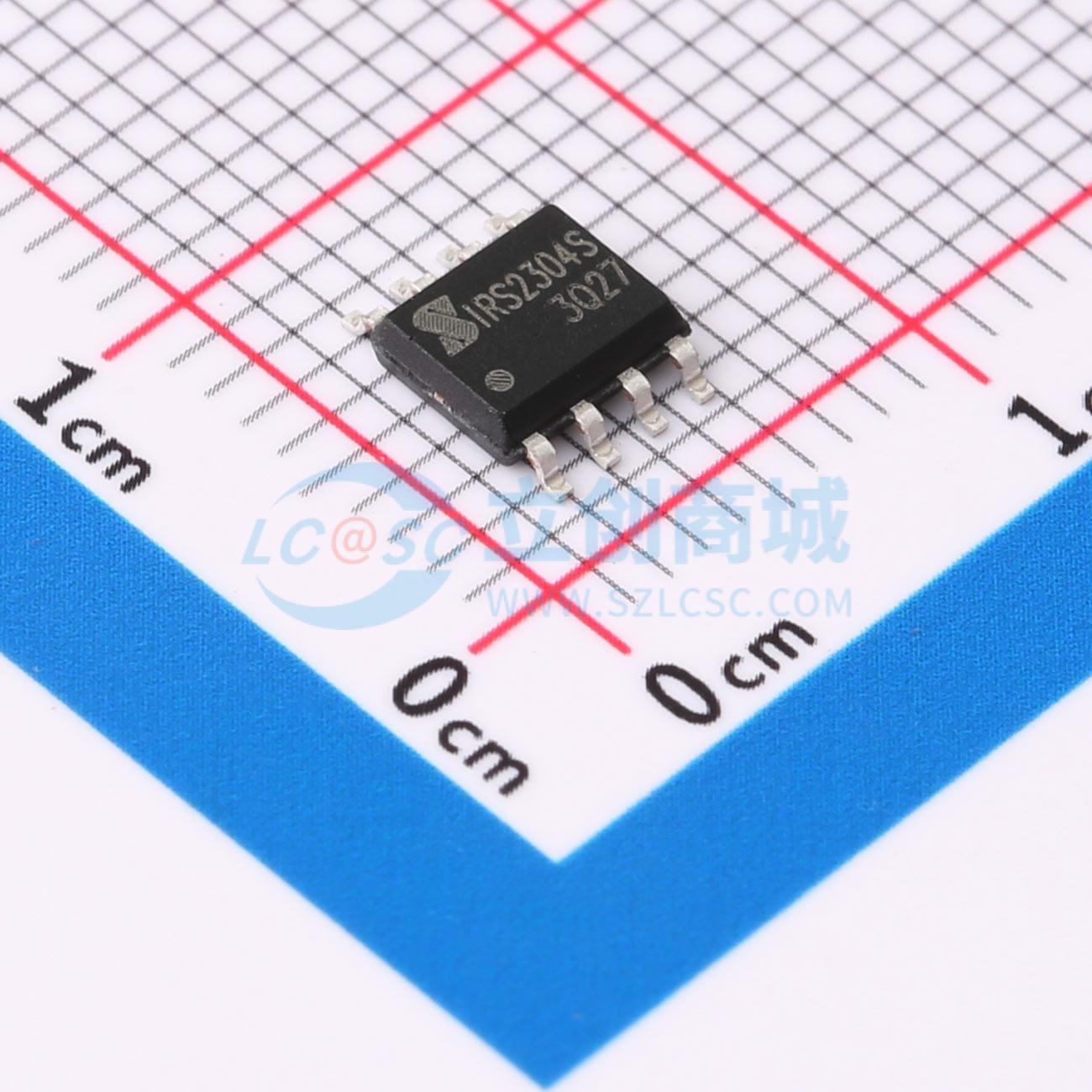

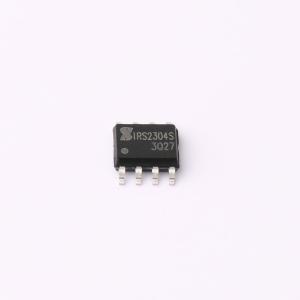

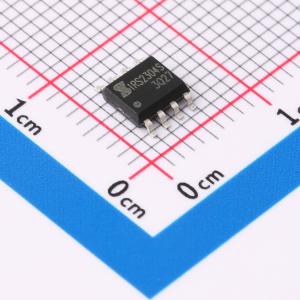

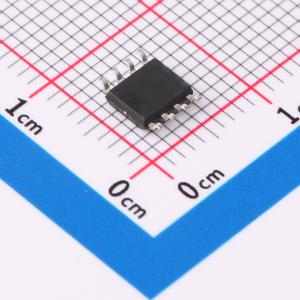

温馨提醒：图片仅供参考，商品以实物为准
IRS2304STRPBF-JSM
栅极驱动IC
- 描述
- 电机驱动，逆变器驱动
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IRS2304STRPBF-JSM
- 商品编号
- C17701708
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 70ns | |
| 下降时间(tf) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 250ns | |
| 传播延迟 tpHL | 150ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 60uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
IRS2304S是一款高压、高速功率MOSFET驱动器，具有相互独立的高侧和低侧参考输出通道。其专有的高压集成电路和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入兼容标准CMOS或LSTTL输出，逻辑电平可低至3.3V。浮动通道可用于驱动高侧配置中的N沟道功率MOSFET，工作电压高达600V。
商品特性
- 专为自举操作设计的浮动通道
- 完全工作电压高达+650V
- 兼容3.3V、5V和15V输入逻辑
- 耐受负瞬态电压，具备抗dV/dt能力
- 允许的负Vs能力：-9V
- 双通道均具备欠压锁定功能
- VCC欠压锁定阈值：8.7V/7.7V
- VBS欠压锁定阈值：8.2V/7.3V
- 开通/关断传播延迟：Ton/Toff = 250ns/150ns
- 传播延迟匹配时间 < 50ns
- 防止直通，死区时间130ns
- 典型输出源电流/灌电流能力：0.6A/1A
- 宽工作温度范围：-40°C ~ 125°C
- 符合RoHS标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用变频器
- 微型逆变器驱动器
