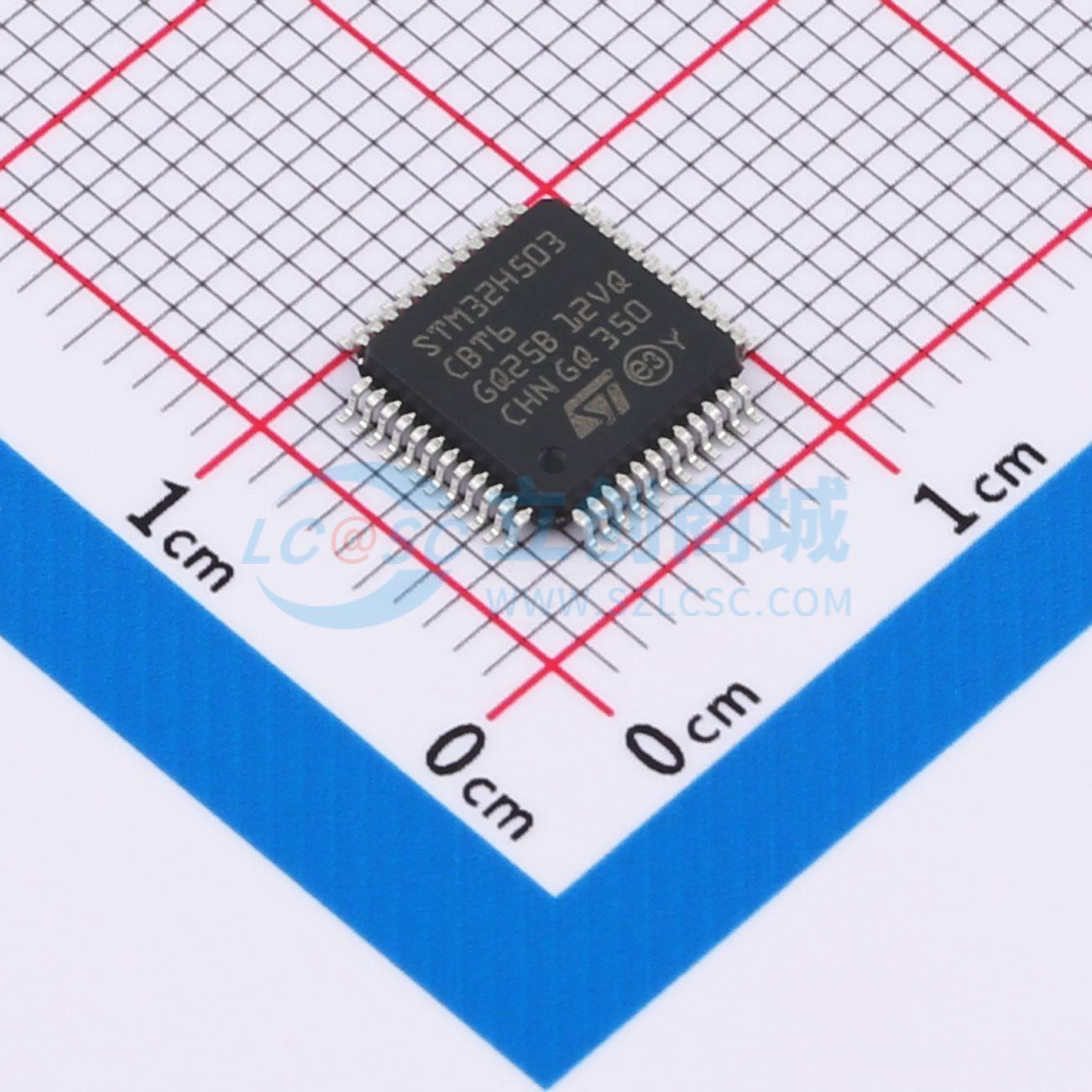

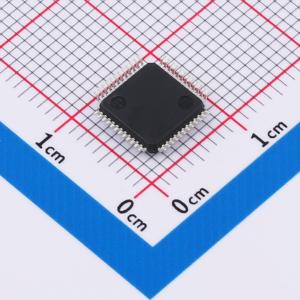

温馨提醒：图片仅供参考，商品以实物为准
STM32H503CBT6
Arm Cortex-M33 32位MCU+FPU，375 DMIPS，250 MHz，128 Kbytes闪存，32 Kbytes RAM，I3C
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。 Arm Cortex-M33 CPU 配备 FPU，频率高达 250 MHz，具备 MPU、375 DMIPS（Dhrystone 2.1）和 DSP 指令。 8 KB 指令缓存，允许从闪存执行 0 等待状态（频率高达 250 MHz）。 1.5 DMIPS/MHz（Drystone 2.1）。 1023 CoreMark®（4.092 CoreMark®/MHz）。 128 KB 带 ECC 的嵌入式闪存，两个可同时读写的存储体。 2 KB OTP（一次性可编程）。 32 KB 带 ECC 的 SRAM，2 KB 备份 SRAM（在最低功耗模式下可用）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H503CBT6
- 商品编号
- C17700273
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 250MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 32KB | |
| EEPROM容量 | - | |
| I/O数量 | 35 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 采用Arm Cortex-M33 CPU，集成浮点单元，最高频率250 MHz，支持内存保护单元，性能达375 DMIPS（Dhrystone 2.1），并包含数字信号处理指令
- 集成8 KB指令缓存，支持从闪存零等待执行（最高频率250 MHz）
- 包含128 KB带纠错码的嵌入式闪存，支持读写同步操作；32 KB带纠错码的静态随机存取存储器；2 KB备份静态随机存取存储器（可在低功耗模式下使用）
- 工作电压范围1.71 V至3.6 V，集成上电/掉电复位、可编程电压检测器和欠压复位功能，内置低压差线性稳压器
- 提供多种低功耗模式：睡眠、停止和待机模式，支持为实时时钟和32个备份寄存器提供电池供电
- 最多支持49个具有中断能力的快速输入/输出端口（多数兼容5V电平），最多9个支持低至1.08 V独立供电的输入/输出端口
- 集成一个12位模数转换器（最高2.5 MSPS）、一个12位双通道数模转换器、一个超低功耗比较器和一个运算放大器（7 MHz带宽）
- 集成一个数字温度传感器
- 最多支持11个定时器，包括六个16位定时器（其中两个为低功耗定时器，可在停止模式下工作）和一个32位定时器，另有两个看门狗定时器和一个系统滴答定时器
- 集成带硬件日历、报警和校准功能的实时时钟
- 通信接口丰富：最多两个I2C FM+接口、最多两个I3C接口（与I2C共享）、最多三个通用同步/异步收发器（支持ISO7816、LIN、IrDA和调制解调器控制）和一个低功耗通用异步收发器、最多三个串行外设接口（其中三个可复用为全双工I2S，用于高精度音频）、一个灵活数据速率控制器区域网络、一个USB 2.0全速主机和设备接口
- 集成两个直接内存访问控制器以减轻中央处理器负载
- 安全特性包括哈希算法（SHA-1, SHA-2）、基于哈希的消息认证码、真随机数生成器、96位标识符和主动篡改检测功能
- 支持经认证的调试、串行线调试和JTAG接口
