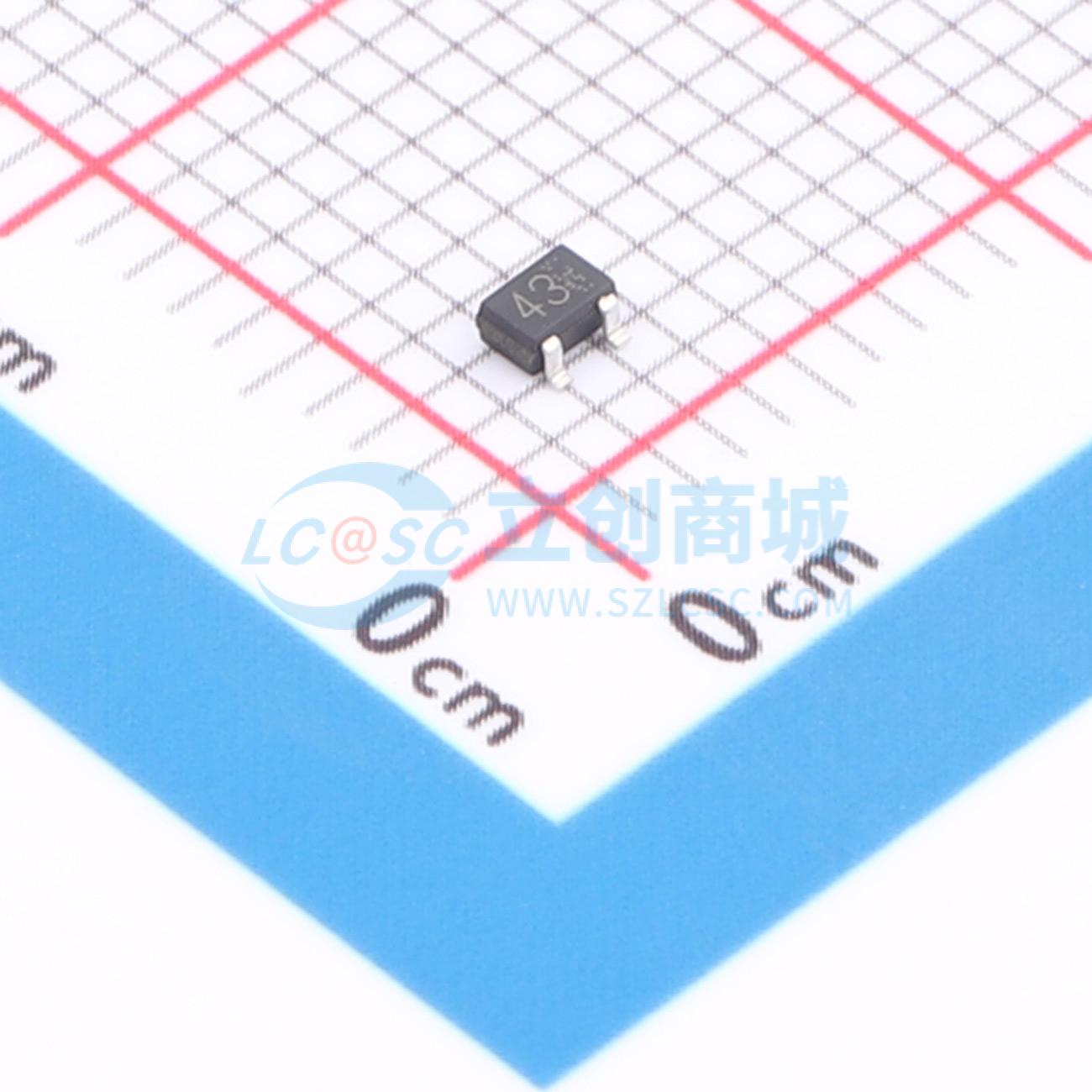

温馨提醒：图片仅供参考，商品以实物为准
DTC143XU3T106
NPN 50V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：内置偏置电阻，R1 = 4.7kΩ，R2 = 10kΩ。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 仅需设置开/关条件即可操作，使电路设计更简单。 互补PNP类型。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC143XU3T106
- 商品编号
- C17699139
- 商品封装
- SC-70(SOT-323)
- 包装方式
- 编带
- 商品毛重
- 0.037931克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2.5V@20mA,300mV | |
| 最大输入电压(VI(off)) | 300mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 2.6 | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻，R1 = 4.7kΩ，R2 = 10kΩ
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 操作时仅需设置开/关状态，使电路设计更简单
- 互补PNP类型：DTA143X系列
应用领域
- 反相器
- 接口
- 驱动器
