430450815引脚图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

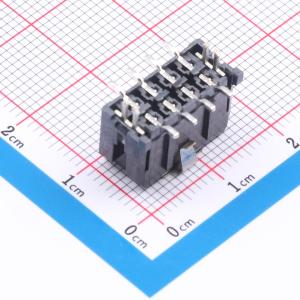

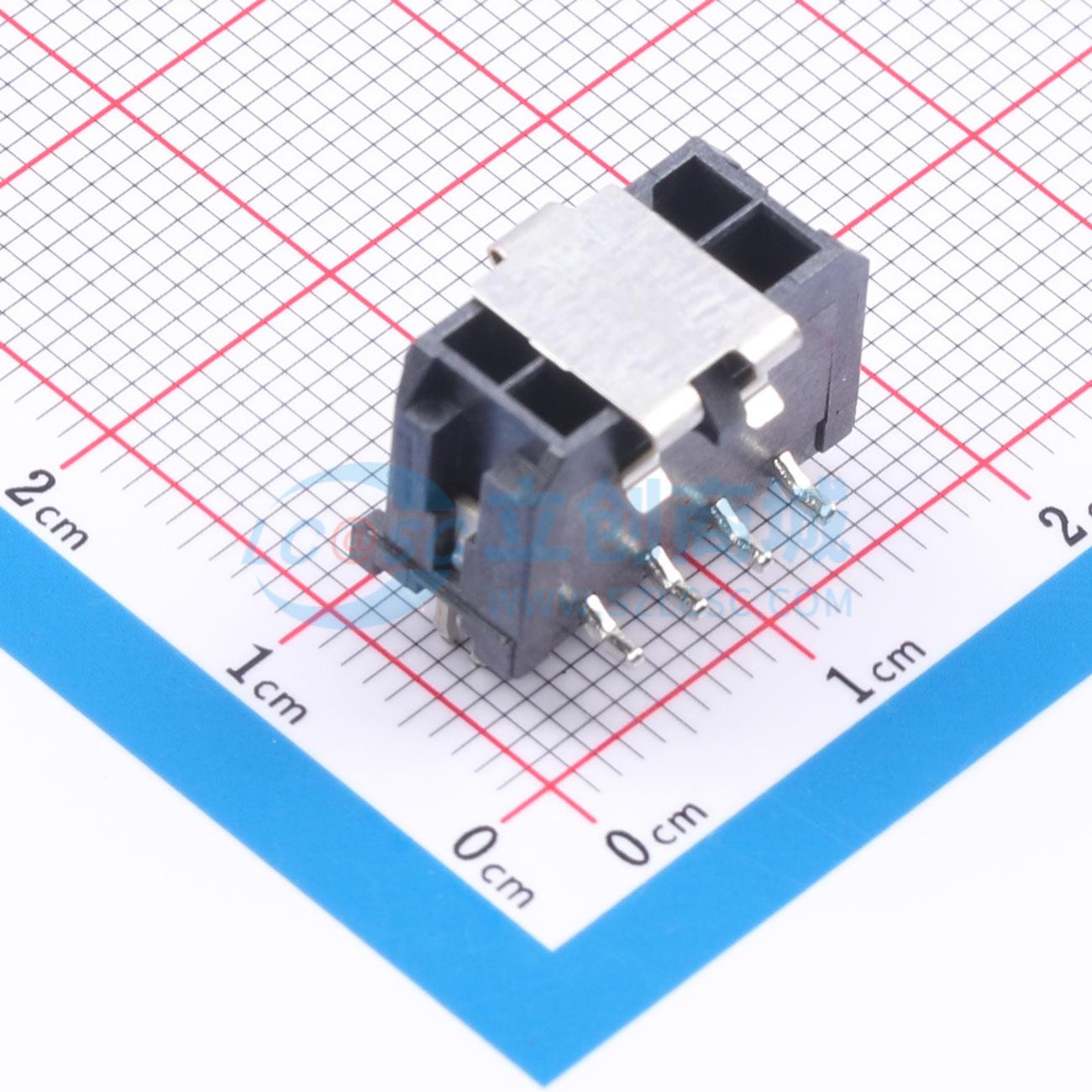

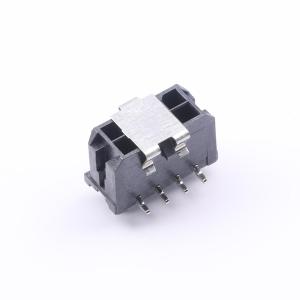

430450815

2x4P 间距:3mm 立贴 系列:Micro-Fit(MX 3.0)

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
MOLEX
商品型号
430450815
商品编号
C17698173
商品封装
SMD,P=3mm​
包装方式
编带
商品毛重
1克(g)

    商品参数

    属性参数值
    商品目录线对板针座
    插针结构2x4P
    间距3mm
    安装方式立贴
    参考系列Micro-Fit(MX 3.0)
    总PIN数8P
    排数2
    每排PIN数4
    行距3mm
    额定电流8.5A
    属性参数值
    触头材质黄铜
    触头镀层锡
    工作温度-40℃~+105℃
    额定电压600V
    阻燃等级UL94V-0
    附加特征鱼叉脚(金属)
    颜色黑色
    Z轴-板上高度9.91mm
    X轴-板上底边长度(间距线)15.65mm
    Y轴-板上底边宽度11.2mm
