温馨提醒：图片仅供参考，商品以实物为准

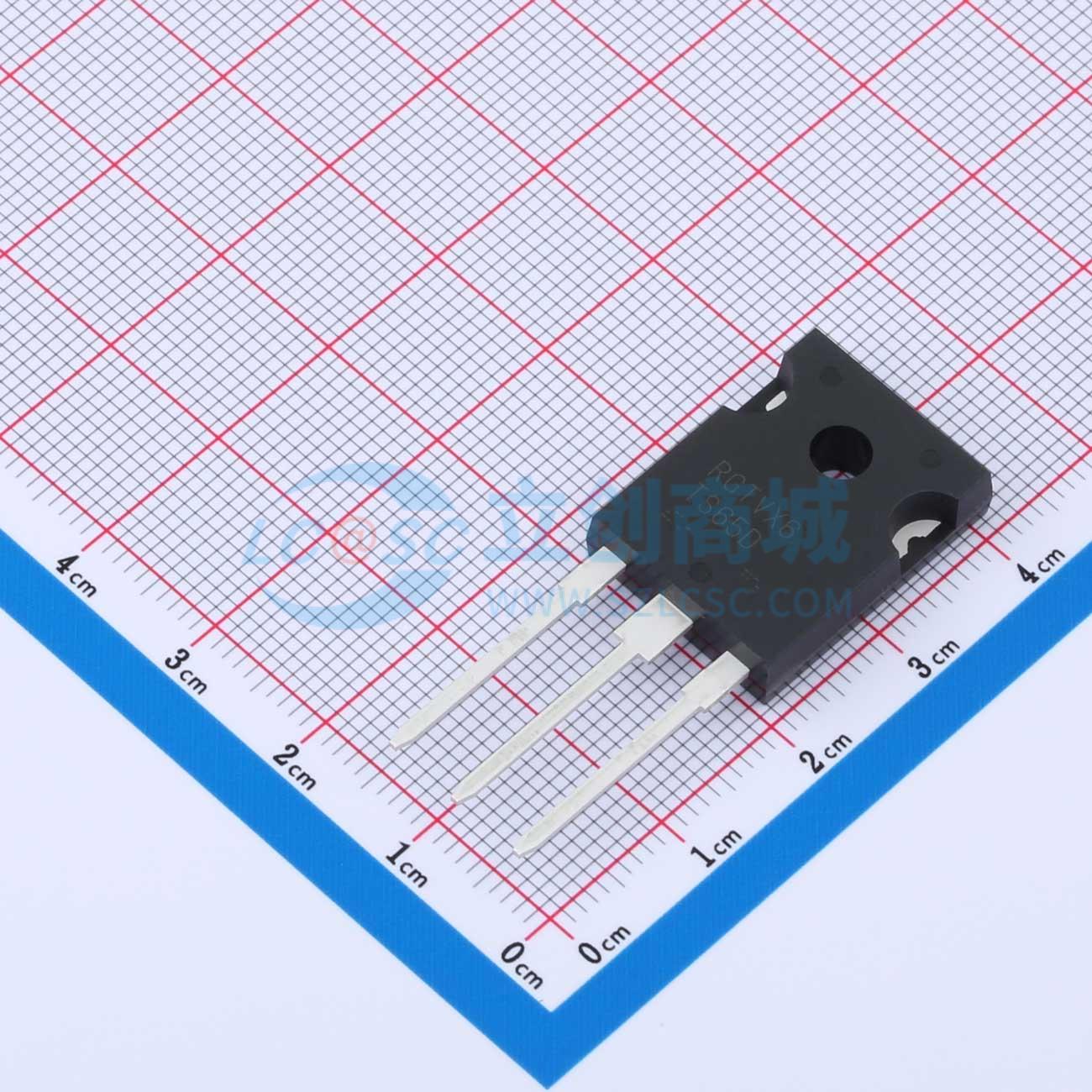

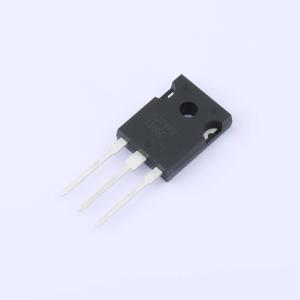

RGTVX6TS65DGC11
650V、80A场截止型沟槽绝缘栅双极型晶体管（IGBT）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGTVX6TS65DGC11
- 商品编号
- C17694859
- 商品封装
- TO-247N
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 404W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 144A | |
| 集电极脉冲电流(Icm) | 320A | |
| 集电极截止电流(Ices) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 171nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.81nF | |
| 输出电容(Coes) | 184pF | |
| 反向传输电容(Cres) | 79pF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 201ns | |
| 导通损耗(Eon) | 2.65mJ | |
| 关断损耗(Eoff) | 1.8mJ | |
| 反向恢复时间(Trr) | 109ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
