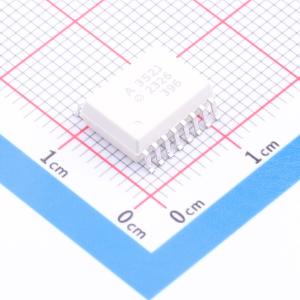

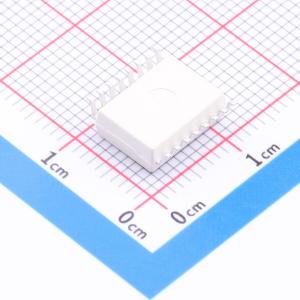

ACPL-352J-000E

5.0A输出电流IGBT和SiC/GaN MOSFET栅极驱动光耦，集成过流检测、故障、栅极和欠压锁定状态反馈

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-352J-000E
商品编号: C17693912
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 1.79克(g)

商品参数

商品概述

ACPL-352J 是一款 5.0A 智能栅极驱动光耦合器。其高峰值输出电流和宽工作电压范围使其非常适合在电机控制和逆变器应用中直接驱动 IGBT 或 SiC/GaN MOSFET。该器件具有快速的传播延迟和出色的时序偏斜性能。它为 IGBT/MOSFET 提供过流保护和功能安全报告。这款功能全面、易于实现的栅极驱动光耦合器采用紧凑、表面贴装的 SO-16 封装，并提供通过安全法规 IEC/EN/DIN、UL 和 CSA 认证的加强绝缘。建议在处理和组装该组件时采取常规静电防护措施，以防止因 ESD 造成损坏和/或性能下降。

商品特性

5.0A 最大峰值输出电流
4.5A 最小峰值输出电流
150ns 最大传播延迟
双输出驱动，用于控制开启和关断时间
带可配置软关断的过流检测
功能安全报告：过流故障反馈、IGBT/MOSFET 栅极状态反馈、UVLO 状态反馈
带滞回的欠压锁定
在 VCM = 1500 V 时，最小共模抑制为 100-kV/μs
15V ~ 30V 宽工作 VDD2 范围
-40°C ~ 105°C 工业温度范围
8.3mm 爬电距离和电气间隙
安全认证：UL 认可 5000 VRMS 持续 1 分钟、CSA、IEC/EN/DIN EN 60747-5-5 VIORM = 1414 VPEAK

应用领域

IGBT 和 SiC/GaN MOSFET 栅极驱动
工业驱动器和逆变器
可再生能源逆变器
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	1.55V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	100kV/us
	通道数	1
	工作温度	-40℃~+105℃
	传播延迟 tpLH	150ns

	属性	参数值
	传播延迟 tpHL	150ns
	输入阈值电流(FH)	6.5mA
	输出电流	5A
	正向压降(Vf)	1.55V
	直流反向耐压(Vr)	5V
	正向电流(If)	25mA
	功能特性	开漏输出；欠压锁定
