温馨提醒：图片仅供参考，商品以实物为准

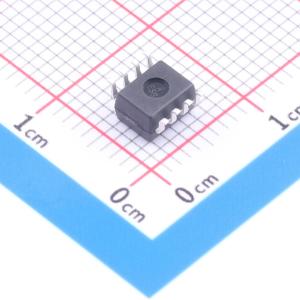

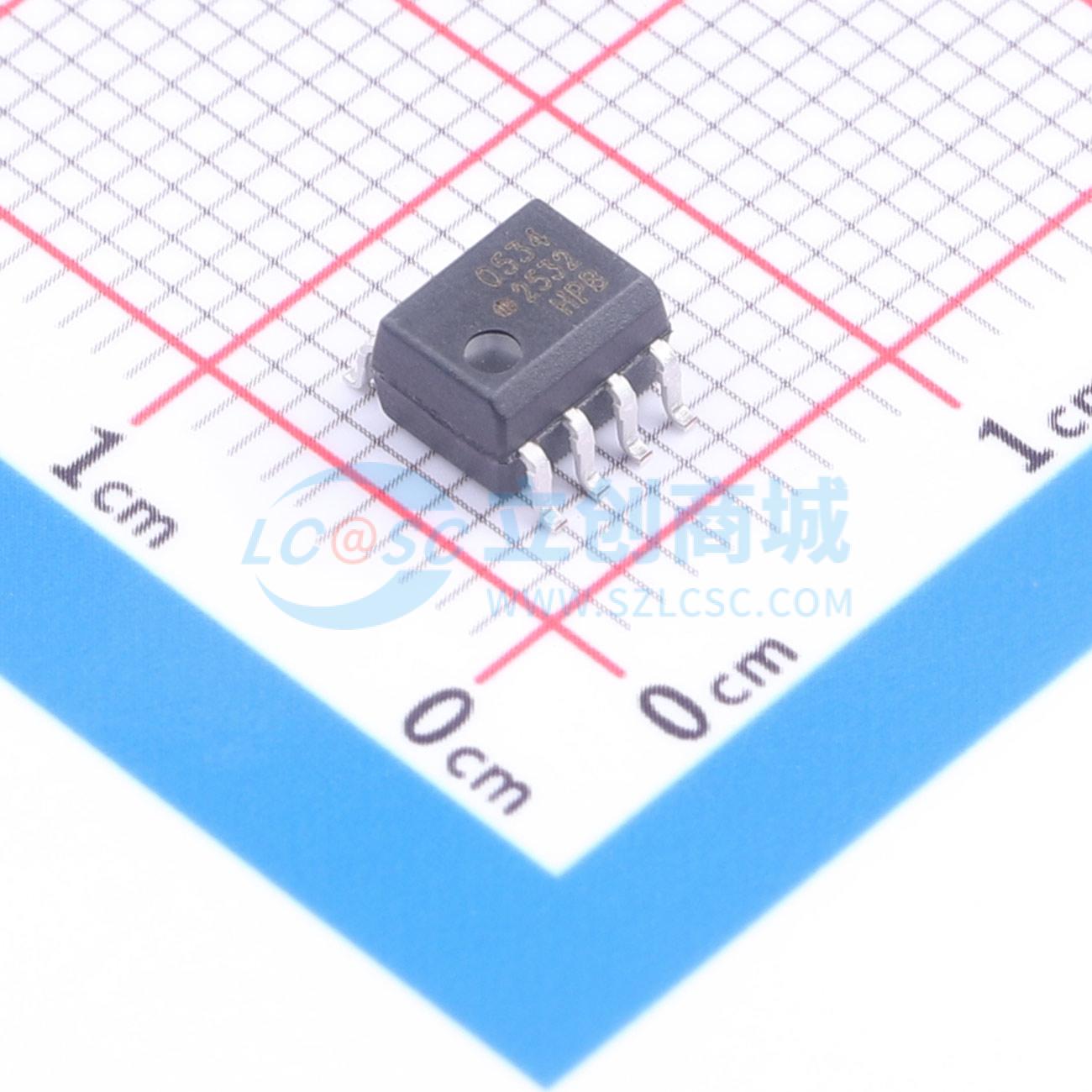

HCPL-0534-500E
双通道高速光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0534-500E
- 商品编号
- C17693804
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 15% | |
| 正向电流(If) | 25mA | |
| 功能特性 | 集电极开路输出 |
应用领域
- 线路接收器 - 高共模瞬态抗扰度 (>1000 kV/μs) 和低输入输出电容 (0.6 pF)
- 高速逻辑地隔离 - TTL/TTL, TTL/LTTL, TTL/CMOS, TTL/LSTTL
- 替换脉冲变压器 - 节省电路板空间和重量
- 模拟信号地隔离 - 集成光子检测器提供比光电晶体管类型更好的线性度
- 极性感应
- 隔离模拟放大器 - 双通道封装增强热跟踪
