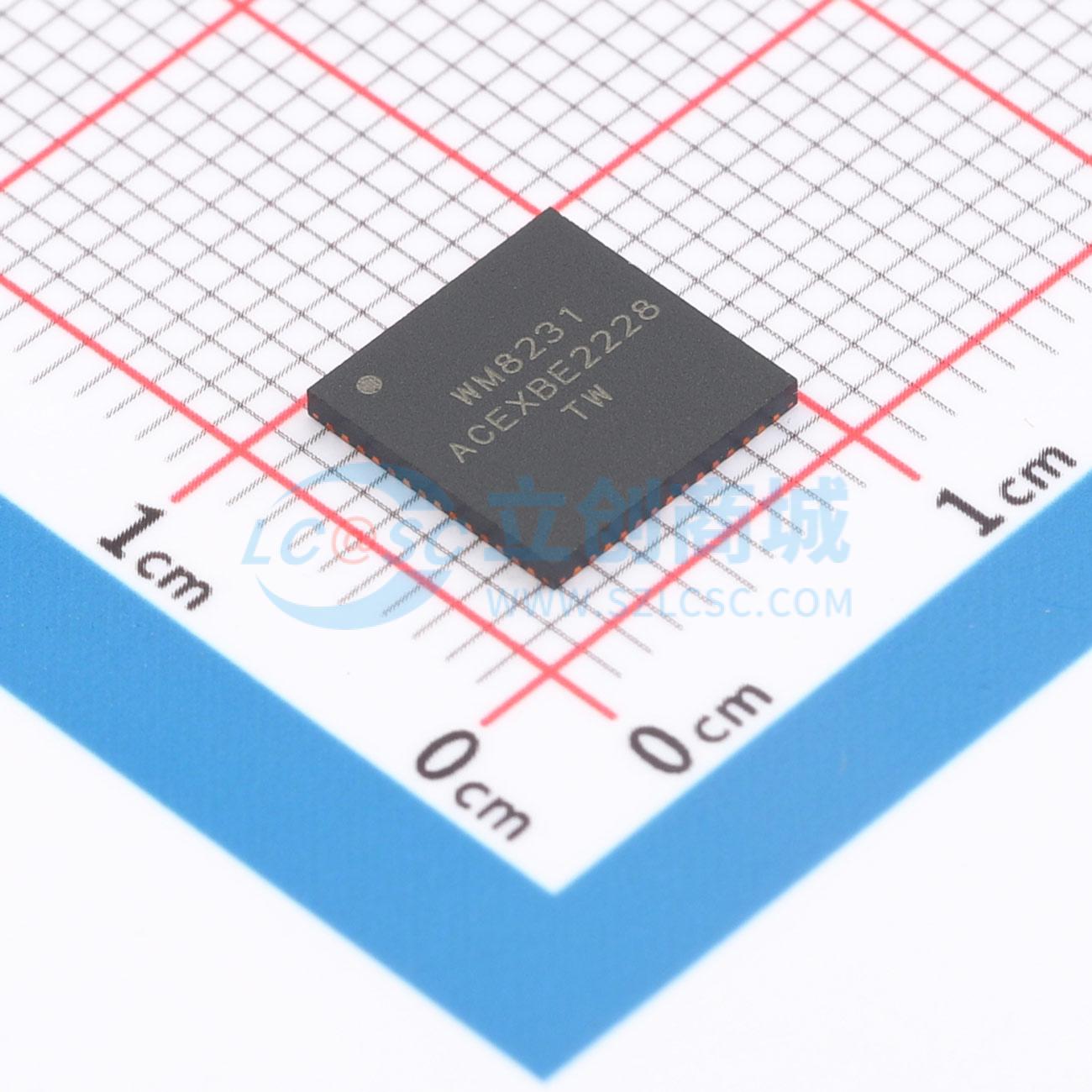

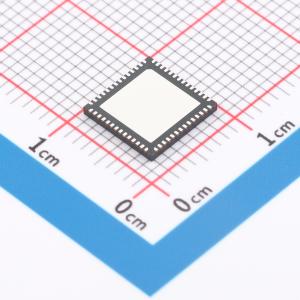

温馨提醒：图片仅供参考，商品以实物为准

WM8231GEFL/RV

105MSPS 3通道AFE，带传感器定时生成和LVDS/CMOS数据输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款16位模拟前端/数字化器IC，可处理来自CCD传感器或接触式图像传感器（CIS）的模拟输出信号，并以每通道高达35 MSPS的像素采样率进行数字化处理。该设备有三个模拟信号处理通道，每个通道包含复位电平钳位、相关双采样（也有采样和保持功能）、可编程增益、自动增益控制（AGC）和偏移调整功能。这些通道的输出成对进行时间复用，进入三个高速16位模数转换器。数字数据可通过灵活的数据端口以各种输出格式提供
品牌名称: Cirrus Logic(凌云)
商品型号: WM8231GEFL/RV
商品编号: C17693001
商品封装: QFN-56(8x8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

参数完善中

商品概述

WM8231是一款16位模拟前端/数字化器IC，可处理来自CCD传感器或接触式图像传感器（CIS）的模拟输出信号，并将其数字化，每通道像素采样率高达35 MSPS。该器件有三个模拟信号处理通道，每个通道都包含复位电平钳位、相关双采样（也包括采样和保持）、可编程增益、自动增益控制（AGC）和偏移调整功能。这些通道的输出以成对的方式进行时间复用，输入到三个高速16位模数转换器中。通过灵活的数据端口，数字数据可以多种输出格式提供。 WM8231具有用户可选的LVDS或CMOS输出架构。内部提供一个5位数模转换器（DAC），用于内部参考电平生成。在相关双采样（CDS）期间，可用于参考CIS信号；在钳位期间，可用于钳位CCD信号。也可以提供外部参考电平。模数转换器（ADC）的参考电平在内部生成，确保器件实现最佳性能。提供可编程的自动黑电平校准功能，用于调整输出数据的直流偏移。 WM8231为CCD和CIS传感器配备了传感器定时时钟发生器。时钟发生器可以接受慢速或快速参考时钟输入，并且其输出定时时钟具有灵活的定时调整功能，可适配多种不同的传感器。

商品特性

105 MSPS转换速率
16位ADC分辨率
电流消耗 – 230mA
3.3V单电源供电
采样和保持/相关双采样
可编程偏移调整（8位分辨率）
灵活的钳位定时
像素钳位/行钳位模式
可编程钳位电压
可编程CIS/CCD定时发生器
内部生成电压参考
符合扩频时钟要求
LVDS/CMOS输出选项
LVDS 5对315 MHz 35位数据
CMOS最大90 MHz输出
片上完整时钟发生器。主时钟（MCLK）5 – 35 MHz
内部定时调整
自动增益控制
自动黑电平校准
56引脚QFN封装，8mm x 8mm
串行控制接口

应用领域

数字复印机
USB 2.0兼容扫描仪
多功能外设
高速CCD/CIS传感器接口
