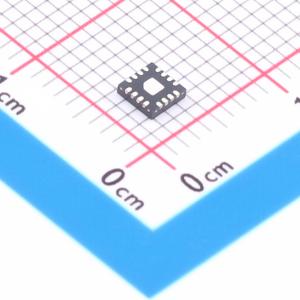

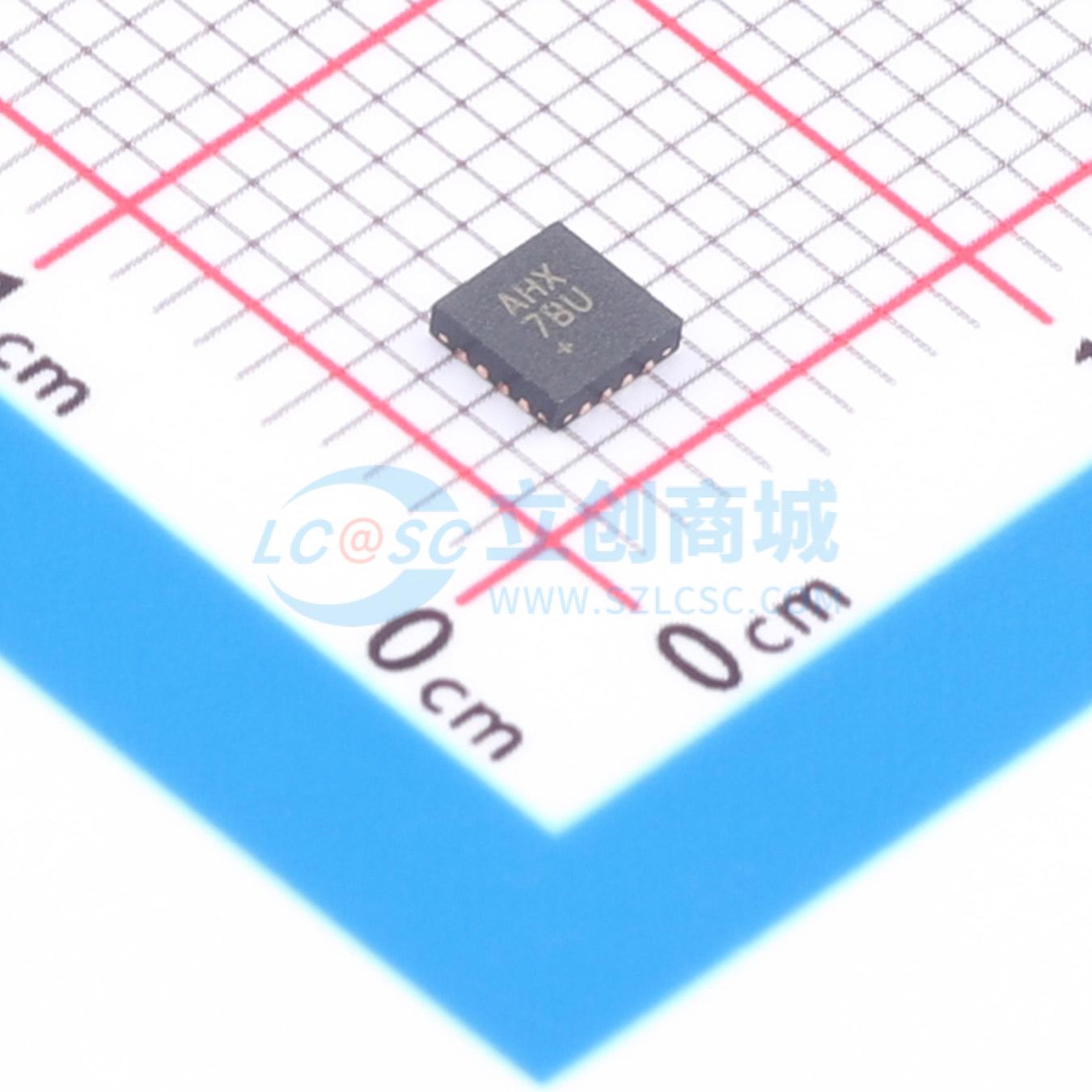

MAX15059BATE+T

76V, 300mW 升压转换器和用于 APD 偏置应用的电流监测器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该升压DC-DC转换器采用内部开关和具有高速可调电流限制的高端电流监视器。能够产生高达76V的输出电压（MAX15059A为300mW，MAX15059B为200mW），并提供高达4mA的电流监测。工作电压范围为2.8V至5.5V。恒定频率（400kHz）电流模式PWM架构提供易于滤波的低噪声输出电压
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX15059BATE+T
商品编号: C17691285
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

MAX15059 恒定频率脉冲宽度调制 (PWM) 升压型 DC-DC 转换器内置开关和高端电流监测器，具备高速可调电流限制功能。该器件能够产生高达 76V 的输出电压（MAX15059A 为 300mW，MAX15059B 为 200mW），并可提供高达 4mA 的电流监测。MAX15059 的工作电压范围为 2.8V 至 5.5V。恒定频率（400kHz）电流模式 PWM 架构可提供易于滤波的低噪声输出电压。高压内部功率 MOSFET 使该器件能够将输出电压提升至 76V。内部软启动电路可在升压转换器启动时限制输入电流。MAX15059 具备关断模式以节省功耗。 MAX15059 包含一个动态范围超过三个数量级的电流监测器，可高精度监测 500nA 至 4mA 的电流。电阻可调电流限制功能可保护雪崩光电二极管 (APD) 免受光功率瞬变影响。钳位二极管可保护监测器输出免受过压情况影响。其他保护功能包括升压转换器开关的逐周期电流限制、欠压锁定 (UVLO) 以及当管芯温度达到 +125℃ 时的热关断功能。 MAX15059 采用热增强型、无铅 16 引脚 TQFN-EP 封装，工作温度范围为 -40℃ 至 +125℃。

商品特性

输入电压范围：+2.8V 至 +5.5V
宽输出电压范围：(VIN + 5V) 至 76V
内置 1Ω（典型值）80V MOSFET
升压转换器输出功率：300mW
提供适用于较小电感的 200mW 版本
精确的 ±5%（1:1 和 5:1）高端电流监测器
电阻可调超快速 APD 电流限制（响应时间 1μs）
漏极开路电流限制指示标志
400kHz 固定开关频率
恒定 PWM 频率便于在低噪声应用中进行滤波
内部软启动
2μA（最大值）关断电流
-40℃ 至 +125℃ 温度范围
小型热增强型 3mmx3mm 无铅 16 引脚 TQFN-EP 封装

应用领域

雪崩光电二极管偏置与监测
PIN 二极管偏置电源
低噪声变容二极管偏置电源
FBON 模块
GPON 模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.8V~5.5V
	输出电压	7.8V~76V
	开关频率	400kHz
	工作温度	-40℃~+125℃

	属性	参数值
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
