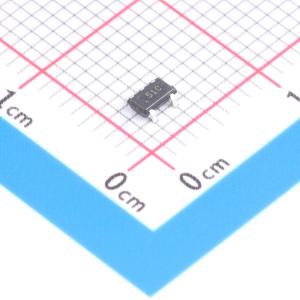

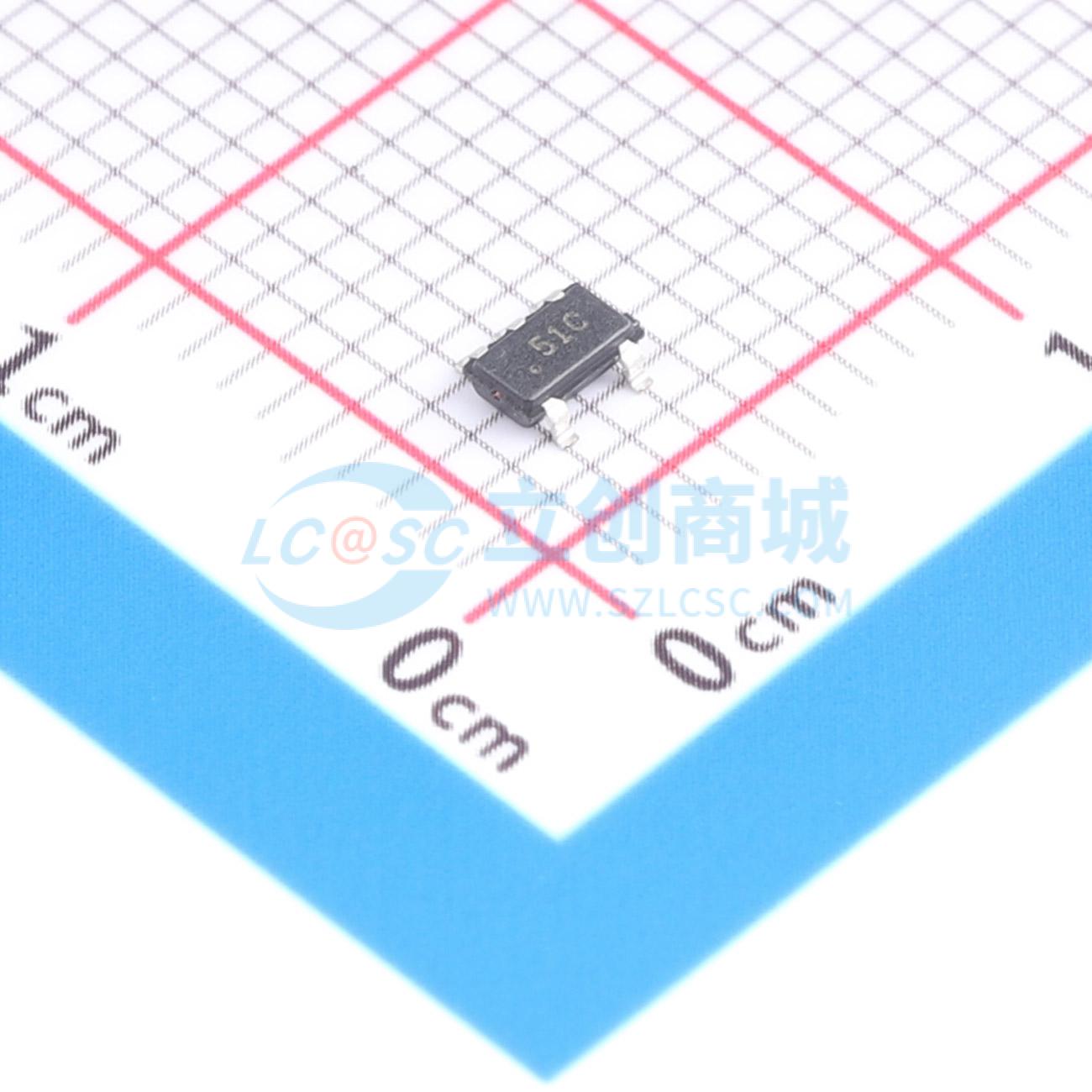

MLX92251LSE-ABA-000-RE

双霍尔效应锁存器，具备速度与方向检测功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该产品是采用混合信号CMOS技术设计的第二代霍尔效应双锁存器。器件集成了一个电压调节器、两个带有先进失调消除系统的霍尔传感器和两个开漏输出驱动器，全部封装在一个单一的封装中。两个霍尔板集成在同一块硅片上，利用晶圆制造工艺的高精度确保传感元件之间的固定间距为1.45mm。第一个霍尔板信号用于提供速度信号输出
品牌名称: Melexis(比利时迈来芯)
商品型号: MLX92251LSE-ABA-000-RE
商品编号: C17690443
商品封装: TSOT-5
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

Melexis MLX92251是采用混合信号CMOS技术设计的第二代霍尔效应双锁存器。该器件在单个封装中集成了一个电压调节器、两个带有先进失调消除系统的霍尔传感器和两个开漏输出驱动器。两个霍尔板集成在同一块硅片上，利用晶圆制造工艺的高精度确保传感元件之间的固定间距为1.45mm。第一个霍尔板信号用于提供速度信号输出。两个霍尔板信号的组合经过内部处理后直接提供方向信号输出。MLX92251采用基于MLX922xx的平台，在电气规格、磁规格和保护级别方面具有高性能。该器件具有锁存磁特性，当足够强的南极或北极面向封装顶部时，速度（SP）输出分别变为低电平或高电平。去除磁场后，器件保持其先前状态。方向（DIR）输出根据施加磁场的移动方向被锁存为低电平或高电平，这是两个霍尔传感器上特定磁脉冲序列的结果。MLX92251采用符合环保标准的5引脚薄型小外形晶体管（TSOT）封装，适用于表面贴装工艺。

商品特性

工作电压范围为2.7V至24V
集成两个用于方向检测的霍尔板
具有锁存磁特性
提供速度和方向开漏输出
方向输出在速度输出之前更新
具有出色的温度稳定性
具备反向电源电压保护
具有输出电流限制和自动关断功能
具备欠压锁定保护

应用领域

带防夹功能的车窗升降器、旋转速度和方向检测、线性速度和方向检测、角位置检测、带防夹功能的电动门锁

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	工作电压	2.7V~24V
	工作电流	4.5mA
	工作点(Gs)	2.5mT

	属性	参数值
	释放点(Gs)	-2.5mT
	输出类型	开漏
	工作温度	-40℃~+150℃
	功能特性	限流保护；反向电压保护；欠压锁定
