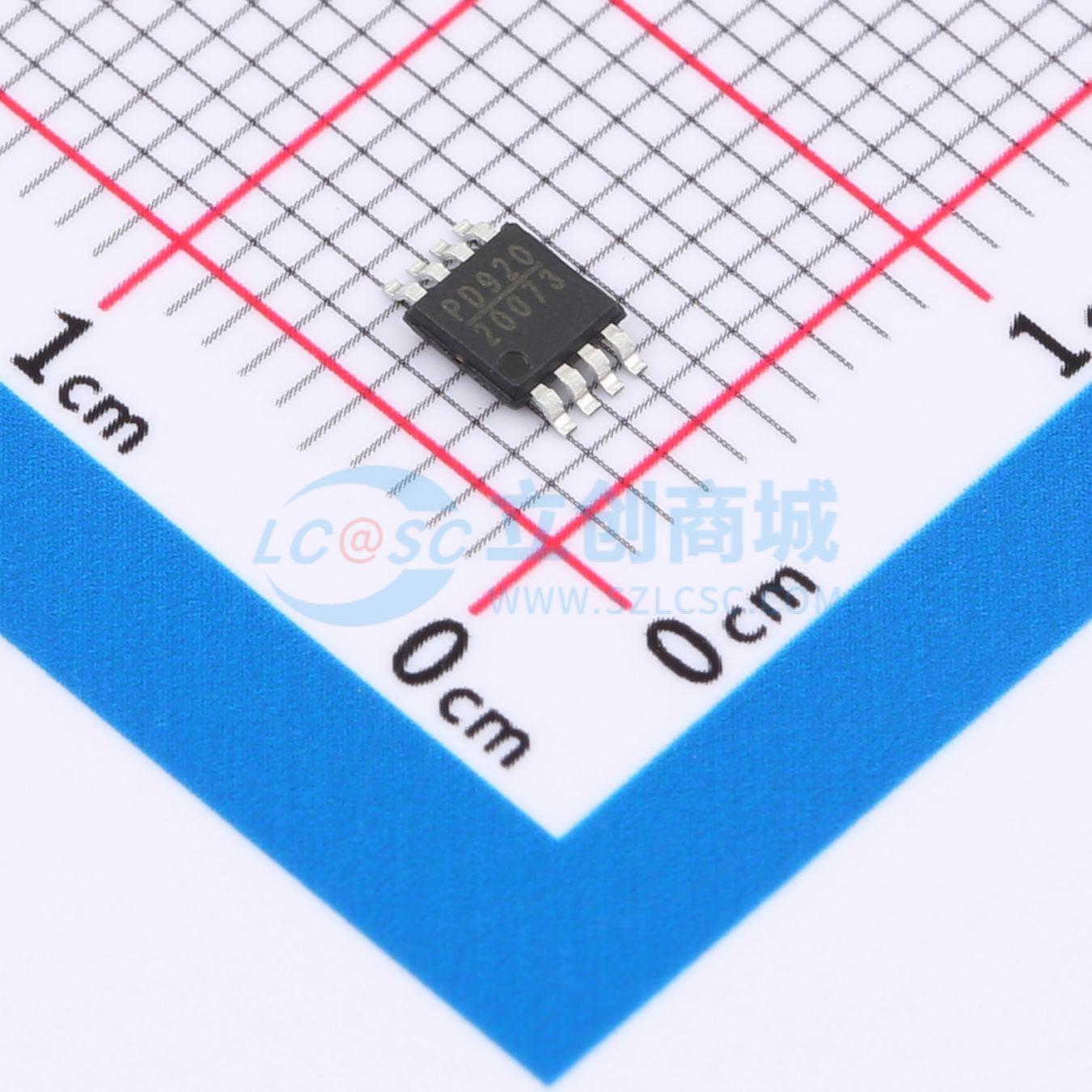

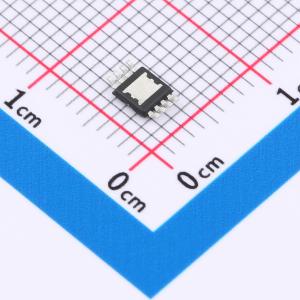

温馨提醒：图片仅供参考，商品以实物为准

MP20073DH-LF-P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成了DDR内存终端稳压器，输出电压（VTT）和缓冲VTTREF输出为VREF的一半。VTT-LDO是一个2A灌/拉电流跟踪终端稳压器，专为低成本、低外部元件数量且空间有限的系统设计。仅需20μF（2×10μF）陶瓷输出电容即可保持快速瞬态响应，支持开尔文感应功能。采用带外露焊盘的8引脚MSOP封装，工作温度范围为-40℃至85℃。
品牌名称: MPS(芯源)
商品型号: MP20073DH-LF-P
商品编号: C17683864
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

参数完善中

商品概述

MP20073将DDR内存端接稳压器与输出电压（VTT）集成在一起，缓冲后的VTTREF输出电压为VREF的一半。 VTT-LDO是一款2A灌/拉式跟踪端接稳压器，专为低成本、外部元件数量少且空间宝贵的系统而设计。 MP20073仅需20µF（2x10µF）的陶瓷输出电容即可保持快速瞬态响应，支持开尔文检测功能。 MP20073采用带裸露焊盘的8引脚MSOP封装，工作温度范围为-40℃至85℃。

商品特性

VDDQ电压范围：1.3V至6.0V
高达2A的集成灌/拉式线性稳压器，带有用于DDR端接的精确VREF/2分压参考
仅需20µF陶瓷输出电容
驱动电压：3.3V
1.3V输入（VDDQ）有助于降低总功耗
集成分压器可跟踪VTT和VTTREF的VREF
开尔文检测（VTTSEN）
VTT和VTTREF精度为±30mV
内置软启动、欠压锁定和过流保护
热关断

应用领域

符合ACPI标准的有源端接总线中的笔记本电脑DDR2/3内存电源和端接电压
