温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 1.57V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 86A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 250uA@600V | |
| 非重复峰值浪涌电流(Ifsm) | 250A | |
| 工作结温范围 | -40℃~+150℃ | |
| 类型 | 三相整流 |
商品概述

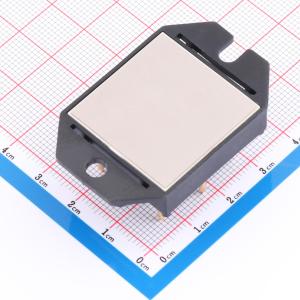

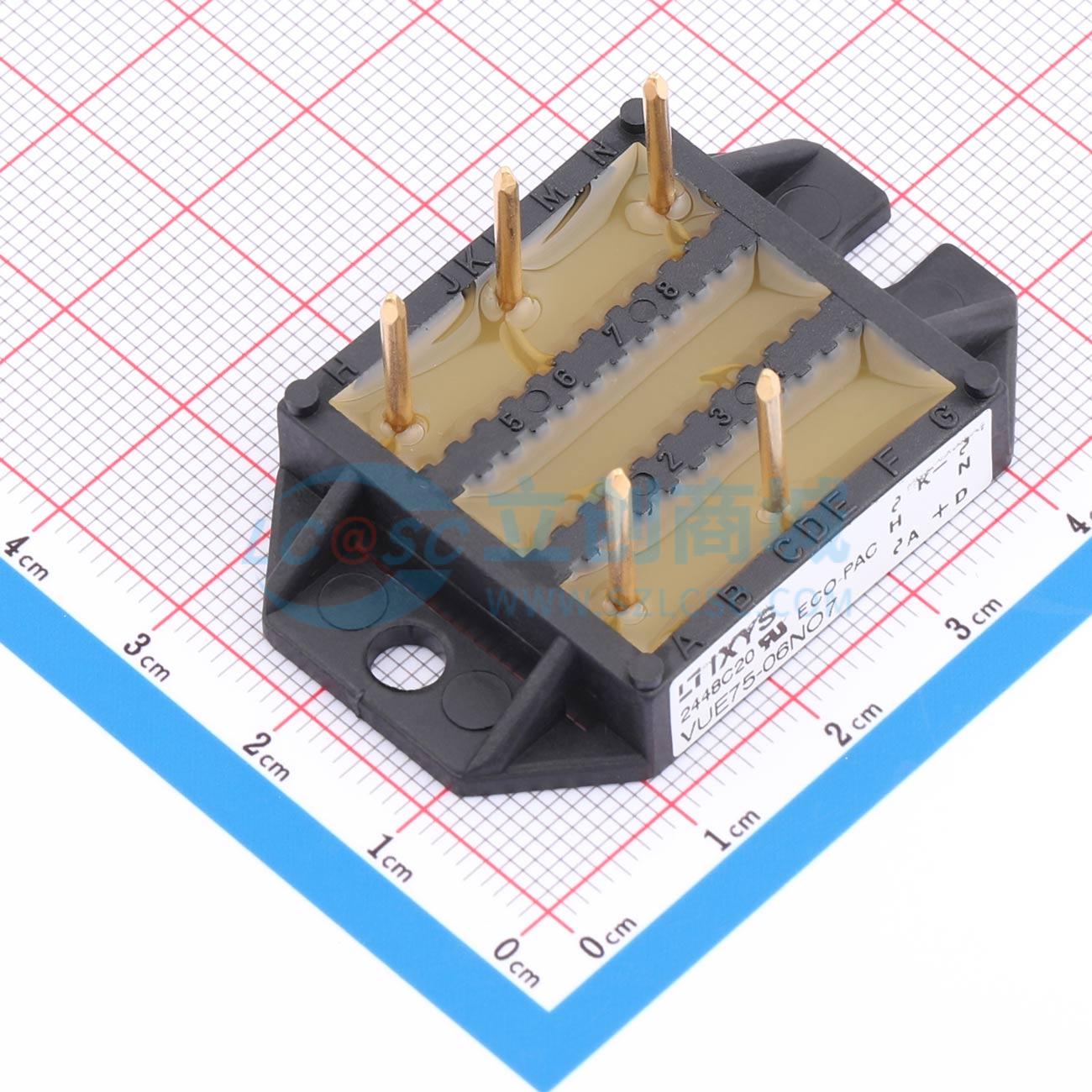

HiPerFRED模块，反向重复峰值电压VRRM为600V，平均正向电流IDA为86A，反向恢复时间trr为35ns。它是快速恢复外延二极管，具有低损耗和软恢复特性，是3~整流桥。型号为VUE75 - 06NO7，背面为隔离设计。
商品特性
- 采用DCB陶瓷基板封装
- 改善温度和功率循环性能
- 平面钝化芯片
- 极低的正向压降
- 极低的漏电流
应用领域
- 直流电源设备电源
- 高频输入和输出整流器
- 电池直流电源
- 直流电机励磁电源
