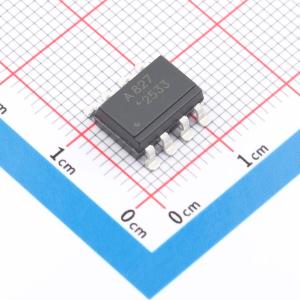

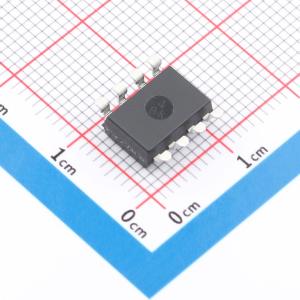

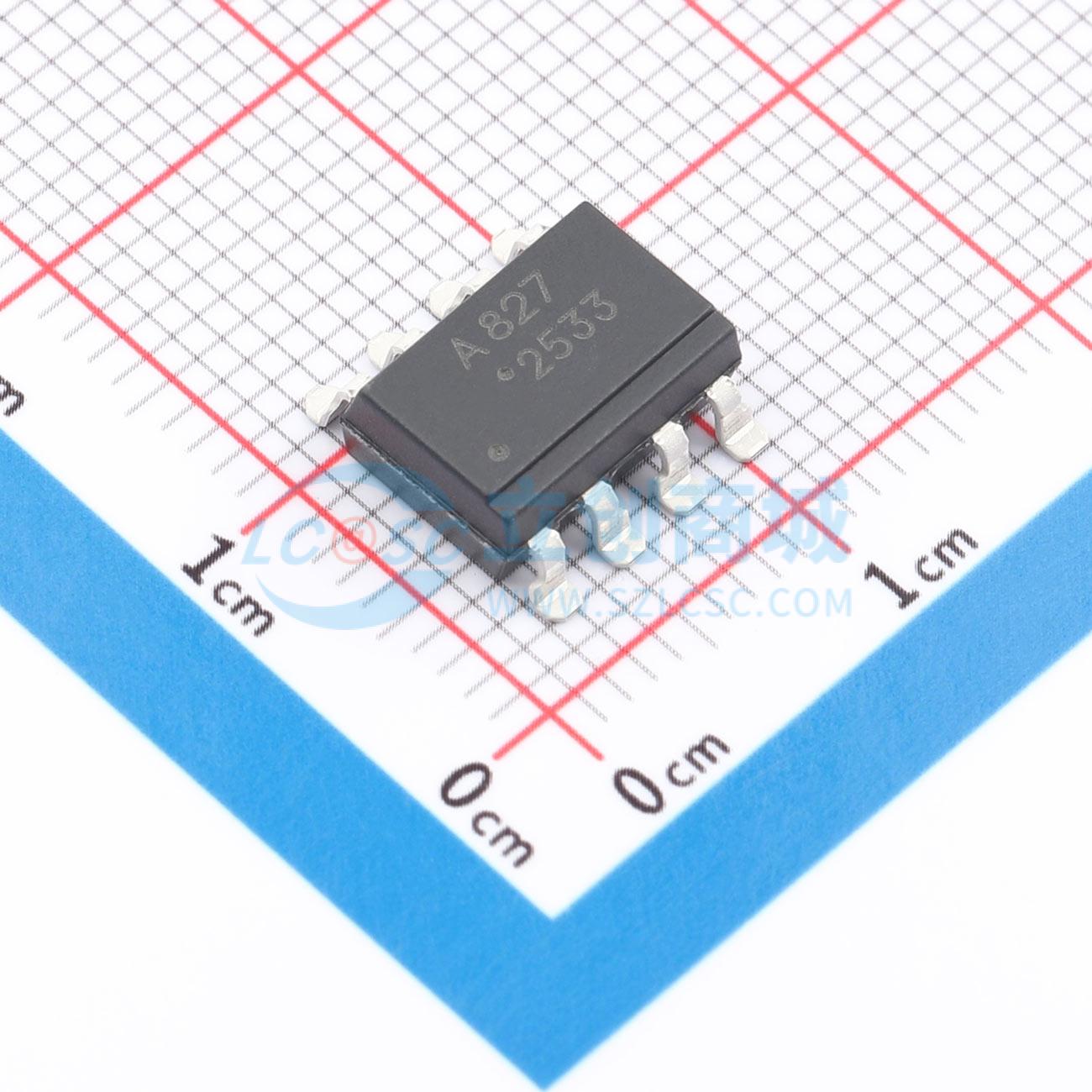

ACPL-827-300E

多通道全间距光电晶体管光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-827-300E
商品编号: C17674400
商品封装: SMD-8P
包装方式: 管装
商品毛重: 1.098克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	6V
	负载电压	70V
	输出通道数	2

	属性	参数值
	集射极饱和电压(VCE(sat))	100mV@20mA,1mA
	上升时间(tr)	4us
	下降时间	3us
	工作温度	-30℃~+100℃
	电流传输比(CTR)最小值	50%
	电流传输比(CTR)最大值/饱和值	600%
	总功耗(Pd)	200mW
	正向电流(If)	50mA
	功能特性	-

商品概述

ACPL - 827是一款直流输入双通道全间距光电晶体管光耦合器，包含两个发光二极管，它们与两个独立的晶体管进行光耦合。它采用8引脚DIP封装。同样，ACPL - 847是一款直流输入四通道全间距光电晶体管光耦合器，包含四个发光二极管，它们与四个独立的晶体管进行光耦合。它采用16引脚DIP封装。这两种类型都有宽引脚间距选项和引脚弯曲贴片选项，输入 - 输出隔离电压为5000Vrms。响应时间tr通常为4微秒，在输入电流为5mA时，最小电流传输比为50%。

商品特性

电流传输比（CTR：在IF = 5mA、VCE = 5V时，最小值为50%），高输入 - 输出隔离电压（VIS0 = 5000VRMS），响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时，典型值为4微秒）
紧凑的双列直插式封装
安全和法规认证
- CSA
- UL1577
- IEC/EN/DIN EN 60747 - 5 - 2
可选选项：
- 引脚间距为0.4英寸（10.16毫米）（W00）
- 用于表面贴装的引脚弯曲（300）
- 贴片封装的卷带包装（500，仅适用于ACPL - 827）
- 通过IEC/EN/DIN EN 60747 - 5 - 2认证（060）
- 无铅（000E）

应用领域

可编程控制器和计算机的I/O接口
顺序控制器
系统设备和测量仪器
不同电位和阻抗电路之间的信号传输
