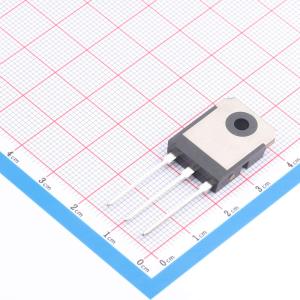

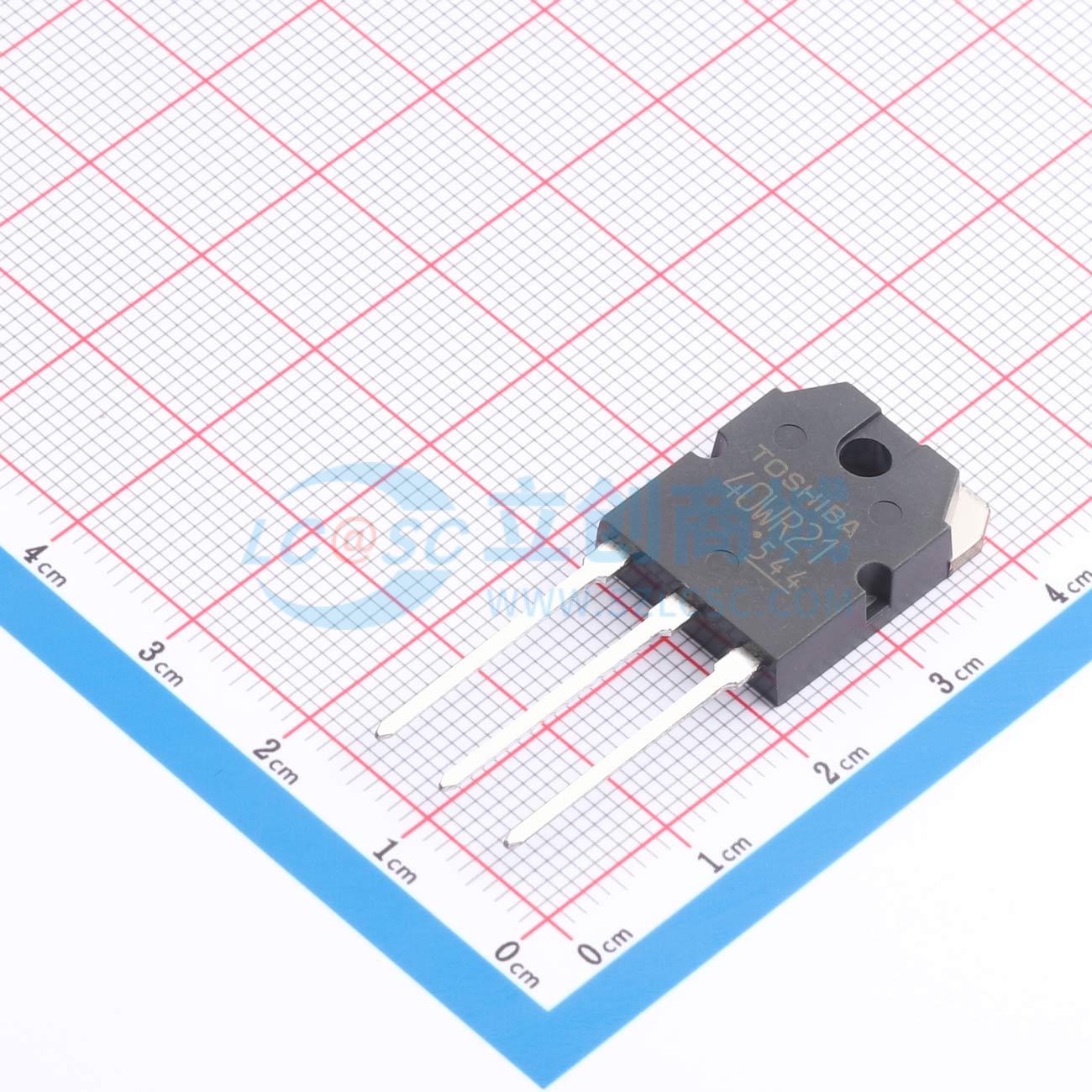

GT40WR21,Q
GT40WR21,Q
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- GT40WR21,Q
- 商品编号
- C17673904
- 商品封装
- SC-65-3
- 包装方式
- 托盘
- 商品毛重
- 9.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 375W | |
| 集射极击穿电压(Vces) | 1.35kV | |
| 集电极电流(Ic) | 40A | |
| 栅极阈值电压(Vge(th)) | 5.9V@15V,40A |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 工作温度 | - |
商品特性
- 第6.5代
- RC - IGBT由一个在IGBT芯片中单片集成的续流二极管组成
- 增强模式
- 高速开关IGBT：关断时间tf = 0.15 μs（典型值）（集电极电流IC = 40 A）；续流二极管：反向恢复时间trr = 1.0 ~ μs（典型值）（正向电流IF = 15 A）
- 低饱和电压：集射极饱和电压变化量ΔVCE(sat) = 2.9 V（典型值）（集电极电流IC = 40 A）
- 高结温：结温Tj = 175℃（最大值）
应用领域
电压谐振逆变器开关应用
