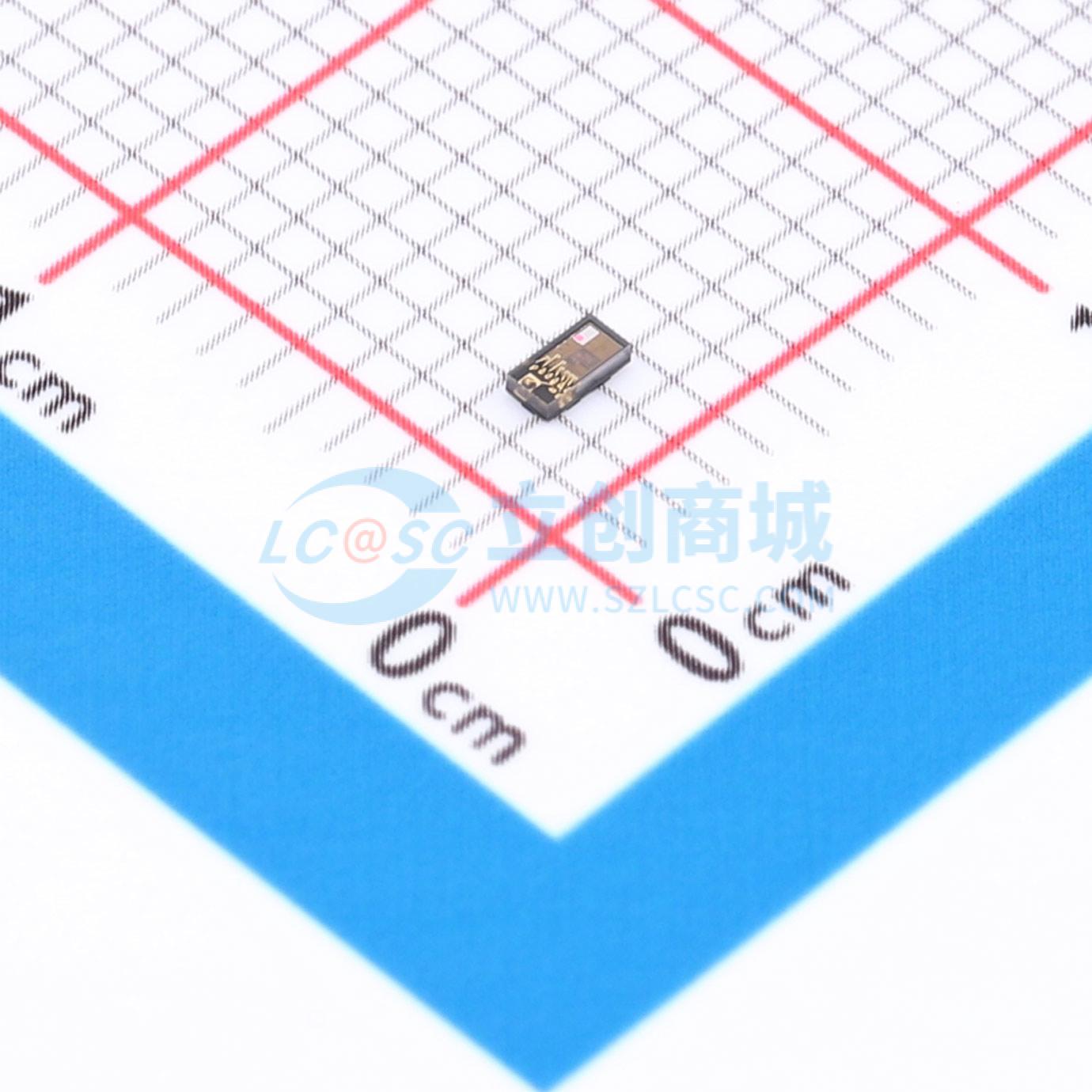

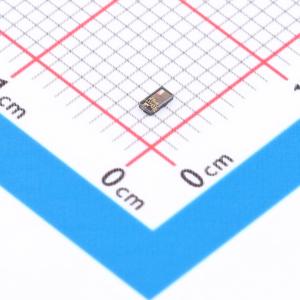

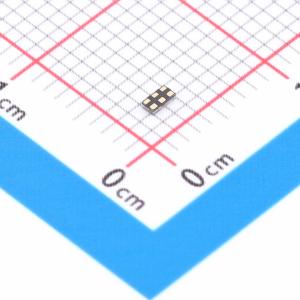

TMD27123M

TMD2712具备接近检测和数字环境光传感（ALS）功能。这款极小的1mm x 2mm模块集成了红外垂直腔面发射激光器（IR VCSEL）和工厂校准的VCSEL驱动器。接近检测功能通过光电二极管检测反射的红外能量（由集成的VCSEL提供）来实现物体检测（例如移动设备屏幕靠近用户耳朵）。检测/释放事件由中断驱动，当接近检测结果超过上限和/或下限阈值设置时发生。接近检测引擎具有宽范围偏移调整功能，以补偿传感器处不需要的红外能量反射。通过自动减去环境光，进一步提高接近检测结果的准确性。ALS和红外光电二极管配有专用数据转换器，可产生16位数据。这种架构使应用程序能够准确测量环境光，从而使设备能够计算照度以控制显示屏背光。接近检测结果受三个基本因素影响：集成的红外VCSEL发射、红外接收以及环境因素，包括目标距离和表面反射率。红外接收信号路径从光电二极管的红外检测开始，到PDATA寄存器中的14位接近检测结果结束。光电二极管的信号经过放大和偏移调整以优化性能。通过调整POFFSET寄存器来实现偏移校正或串扰补偿。设备的模拟电路将偏移值作为减法应用于信号累积；因此，正偏移值会降低检测结果。ALS接收信号路径从光电二极管接收滤波光开始，到16位结果结束。通道0包含一个明视觉滤波器，通道1包含一个红外（IR）滤波器，该滤波器既用于接近检测功能，也用于准确测量环境光水平。两个光电二极管的信号在由ATIME值设置的一段时间内同时累积，然后才能得到结果。增益可调节为128倍或1024倍，以方便在低透射率深色玻璃下的宽范围光照条件下工作。根据设备顶部使用的光学玻璃，通过经验推导定制方程，使用ALS结果计算环境光量。

• 具备接近检测和数字环境光传感功能
• 集成红外VCSEL和工厂校准的VCSEL驱动器
• 接近检测事件由中断驱动
• 接近检测引擎有宽范围偏移调整功能
• ALS和红外光电二极管有专用数据转换器产生16位数据
• 增益可调节为128倍或1024倍

移动电话显示管理、移动电话和可穿戴设备用户接近检测、可穿戴设备环境光测量
