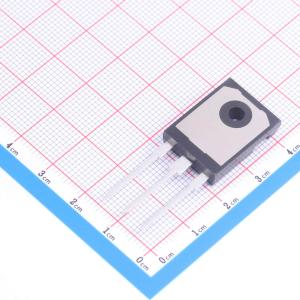

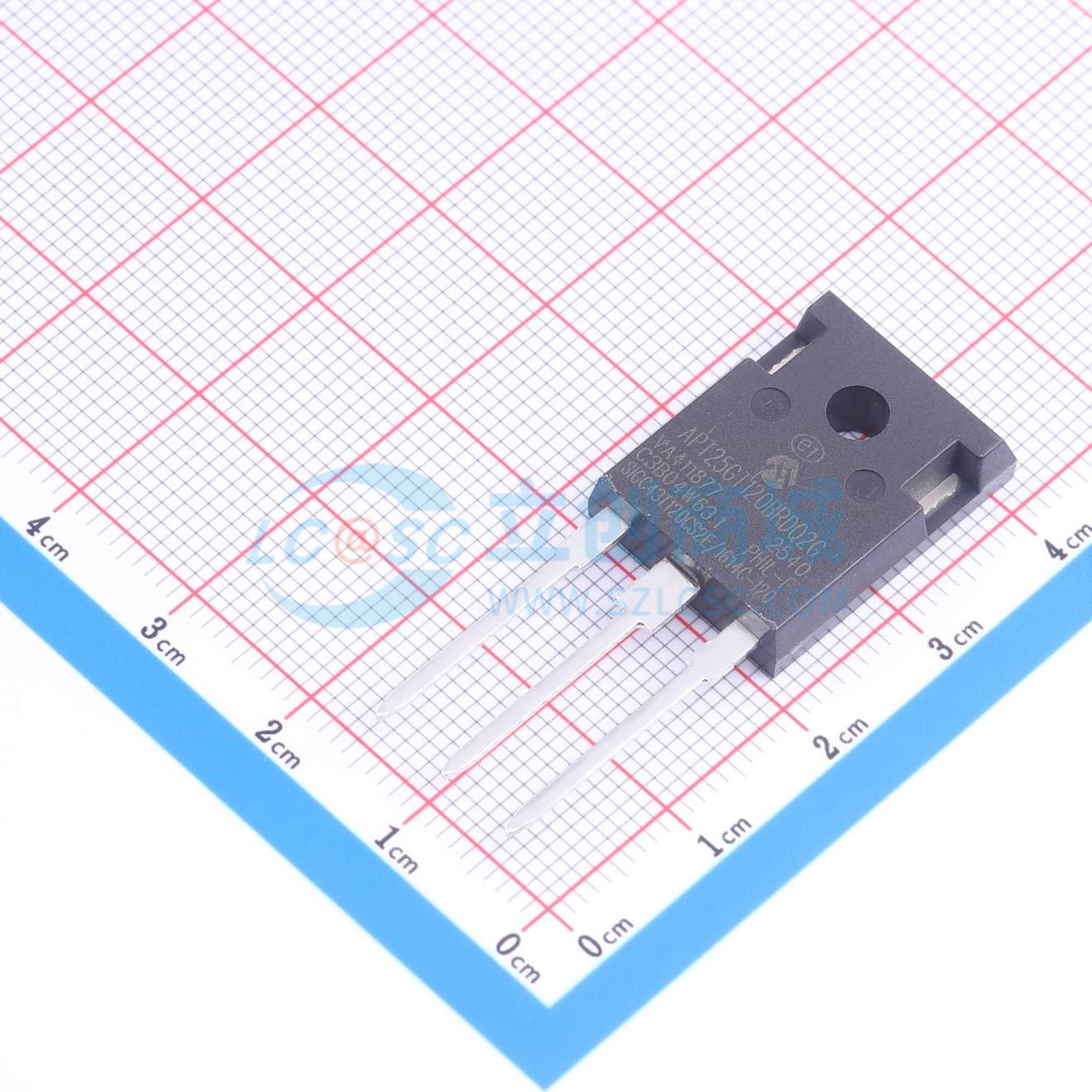

温馨提醒：图片仅供参考，商品以实物为准
APT25GT120BRDQ2G
APT25GT120BRDQ2G
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- APT25GT120BRDQ2G
- 商品编号
- C17668878
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 11.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 347W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 54A | |
| 集电极脉冲电流(Icm) | 75A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3.2V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 170nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.65nF | |
| 输出电容(Coes) | 250pF | |
| 反向传输电容(Cres) | 110pF | |
| 开启延迟时间(Td(on)) | 14ns | |
| 关断延迟时间(Td(off)) | 150ns | |
| 导通损耗(Eon) | 930uJ | |
| 关断损耗(Eoff) | 720uJ | |
| 反向恢复时间(Trr) | 350ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
Thunderblot IGBT是新一代高压功率IGBT。采用非穿通技术，Thunderblot IGBT具有卓越的耐用性和超快的开关速度。
商品特性
- 低正向压降
- 高达50KHz的高频开关
- 低尾电流
- 超低泄漏电流
- 有RBSOA和SCSOA额定值
