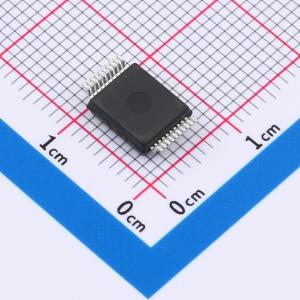

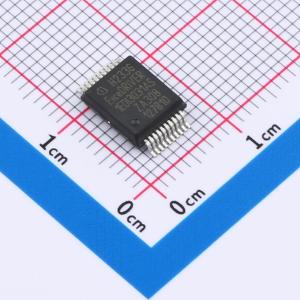

1EDI3031ASXUMA1

EiceDRIVER™ 栅极驱动器 1EDI3031AS 是一款高压 SiC-MOSFET 驱动器，专为 5 kW 以上的汽车电机驱动器设计。该器件基于无芯变压器（CT）技术，可在低压和高压域之间提供电气隔离。该器件旨在支持 400 V、600 V 和 1200 V 的 SiC-MOSFET 技术。 该器件具有最小 12 A 峰值电流的高输出级。一系列全面的特性可对器件和功率开关进行高级保护，并优化驱动器的性能和稳定性。 该器件在低压侧（“初级”侧）可连接到 5 V 和 3.3 V 逻辑电路。 在高压侧（次级侧），该器件的设计可直接驱动 SiC-MOSFET 的栅极。较短的传播延迟和可控的内部容差使 PWM 信号的失真最小。此外，还集成了最小 12 A 的米勒钳位级，可实现 SiC-MOSFET 的单极供电。 该器件具有一个次级侧有源短路引脚（ASC），用于触发永磁同步电机（PMSM）驱动应用的安全状态，并通过 PWM 信号进行详细的错误诊断。 大量与安全相关的功能支持符合 ISO 26262 的系统级功能安全要求。此外，这些集成特性便于实现向安全状态的转换。

• 采用无芯变压器技术的单通道隔离式 SiC 驱动器
• 适用于最高 1200 V 的 SiC-MOSFET
• 在 1000 V 时共模瞬态抗扰度（CMTI）高达 150 V/ns
• 根据 VDE V 0884-11:2017-01 标准，具备 8 kV 基本绝缘
• 根据 UL 1577 标准，基本绝缘得到认可
• 最小 12 A 峰值电流的轨到轨输出
• 典型传播延迟 60 ns
• 典型 10 A 集成有源米勒钳位支持单极开关
• 用于 PMSM 电机驱动应用的 ASC 引脚
• 集成安全特性以支持 ASIL B(D)：冗余退饱和（DESAT）和过流保护（OCP）、栅极和输出级监控、直通保护、初级/次级电源监控、内部监控
• 符合 ISO 26262 标准的独立安全元件，满足高达 ASIL B 的安全要求
• 绿色产品（符合 RoHS 标准）

• 混合动力汽车（HEV）和电动汽车（EV）的牵引逆变器
• 混合动力汽车（HEV）和电动汽车（EV）的辅助逆变器
• 高功率 DC/DC 转换器
