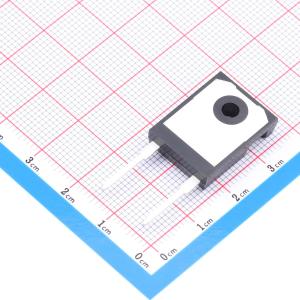

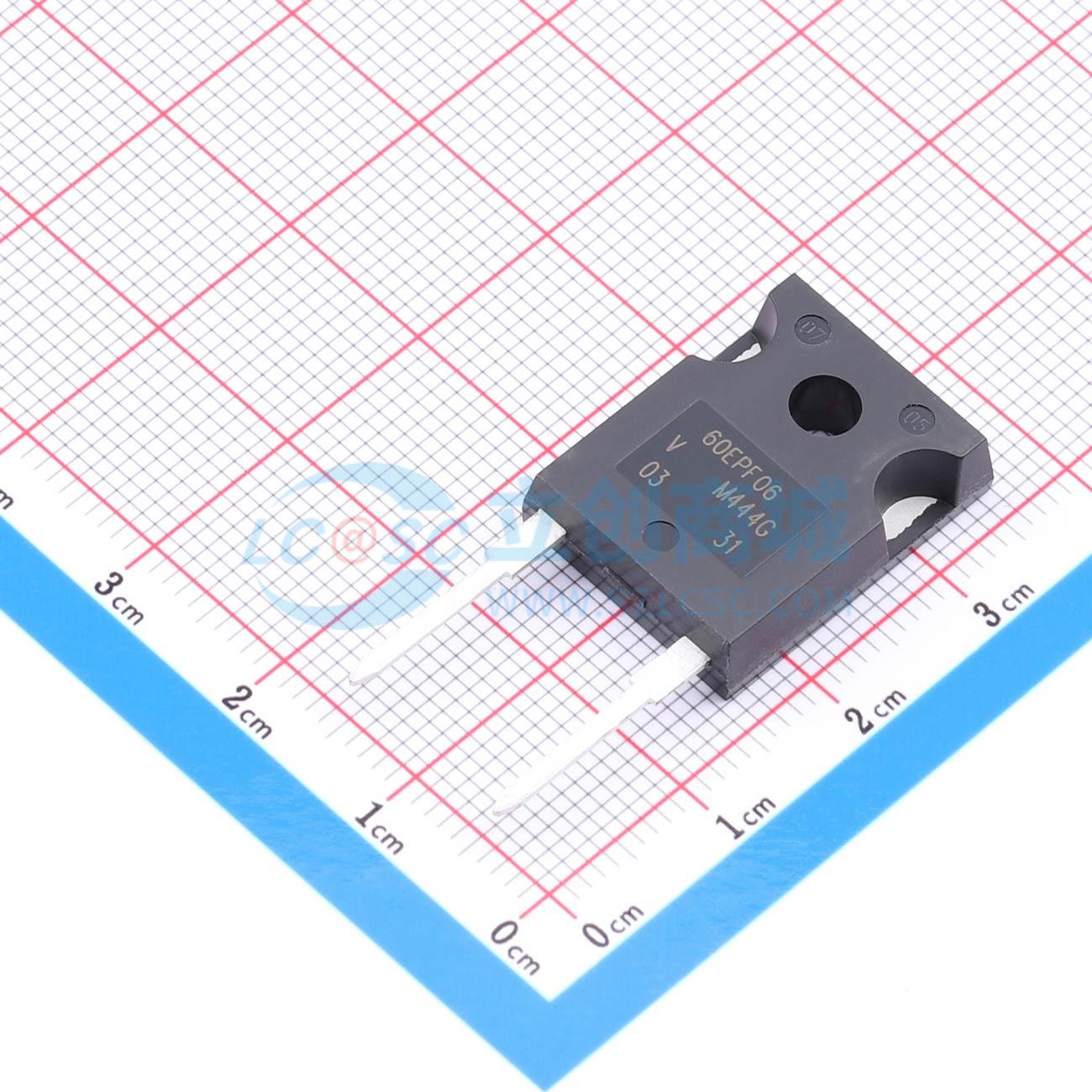

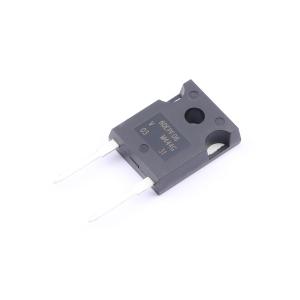

VS-60EPF06-M3
VS-60EPF06-M3
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-60EPF06-M3
- 商品编号
- C17667509
- 商品封装
- TO-247AC
- 包装方式
- 管装
- 商品毛重
- 6.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 60A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.3V@60A | |
| 非重复峰值浪涌电流 (Ifsm) | 830A | |
| 反向电流(Ir) | 100uA@600V | |
| 反向恢复时间(Trr) | 180ns | |
| 工作结温范围 | -40℃~+150℃ |
商品概述
VS-65EPF006-M3 和 VS-65APF006-M3 软恢复整流器系列针对短反向恢复时间和低正向压降的组合进行了优化。玻璃钝化确保了在最严苛的温度和功率循环条件下的稳定可靠运行。
商品特性
- 玻璃钝化芯片结
- 最高工作结温 150℃
- 低正向压降和短反向恢复时间
- 根据 JEDEC-JESD 47 设计和认证
应用领域
这些器件适用于逆变器、斩波器和转换器的输出整流和续流，以及需要满足严格传导 EMI 限制的输入整流。
