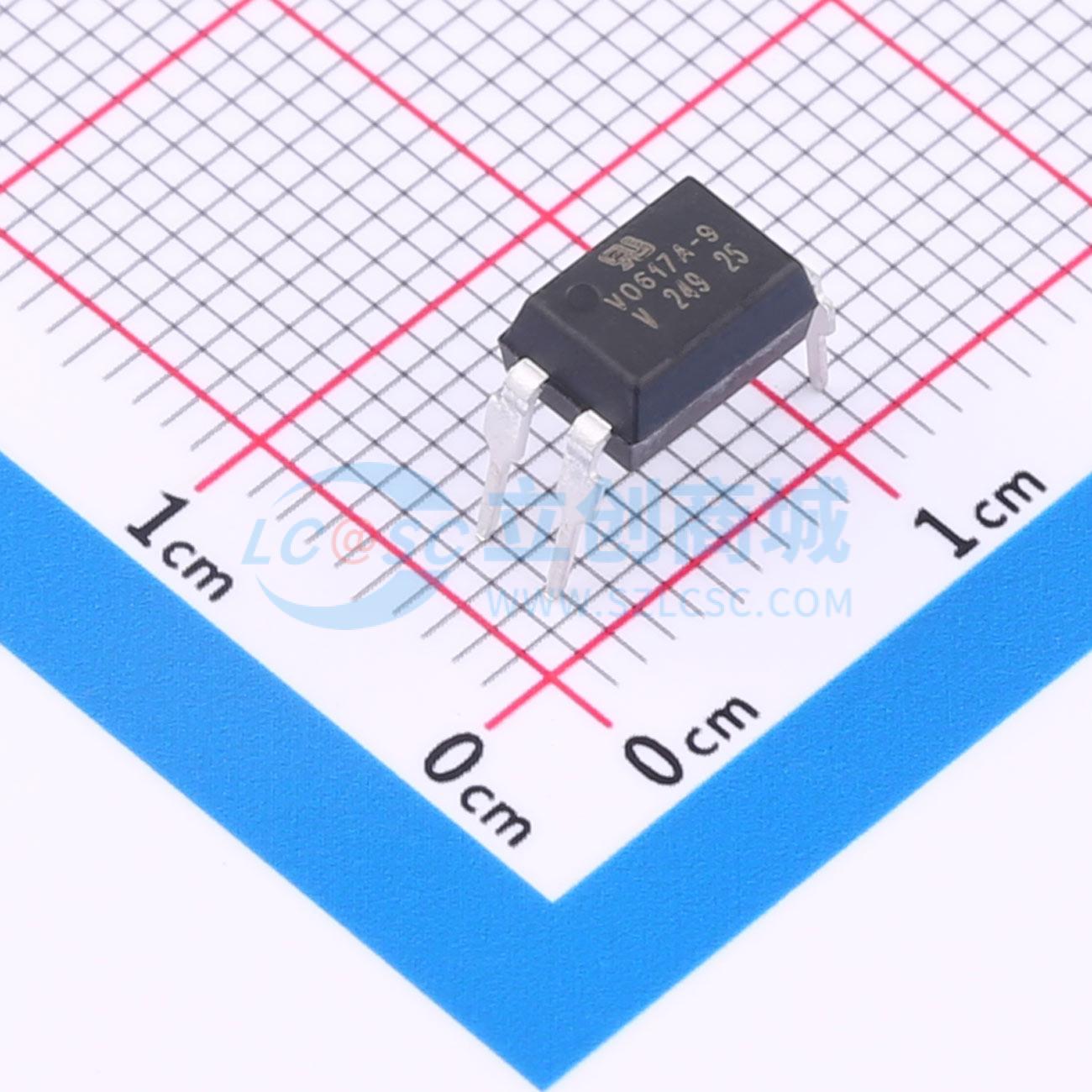

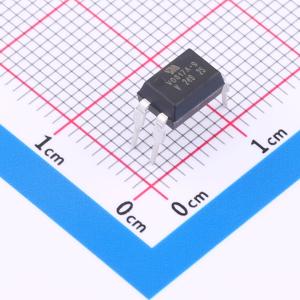

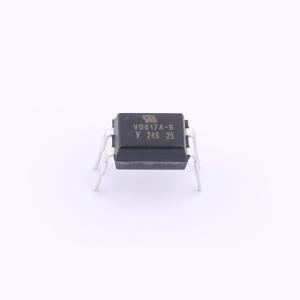

VO617A-9
VO617A-9
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 额定温度为110°C的VO617A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用了砷化镓（GaAs）红外发光二极管，该二极管与硅平面光电晶体管检测器进行光耦合，并封装在塑料DIP - 4封装中。这些耦合器件用于在两个电气隔离的电路之间进行信号传输
- 品牌名称
- VISHAY(威世)
- 商品型号
- VO617A-9
- 商品编号
- C17665436
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.35V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@5mA,1mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 15us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
额定温度为110℃的VO617A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用了砷化镓红外发光二极管，该二极管与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为2.54 mm。选择选项6和选项8时，爬电距离和电气间隙大于8.0 mm。此版本符合IEC 60950（DIN VDE 0805）标准，在最高400 VRMS或直流工作电压下具备加强绝缘性能。
商品特性
- 工作温度范围：-55℃至+110℃
- 电流传输比（CTR）随正向电流变化具有良好的线性度
- 隔离电压：5300 VRMS
- 集电极 - 发射极电压高，VCEO = 80 V
- 饱和电压低
- 符合RoHS标准
- 无卤
- 开关时间快
- 电流传输比（CTR）衰减小
- 耦合电容低
- 环保型
- 可端部堆叠，间距为0.100英寸（2.54 mm）（2008年5月起）
- 共模干扰抗扰度高
应用领域
- 交流适配器
- 开关电源（SMPS）
- 可编程逻辑控制器（PLC）
- 工厂自动化
