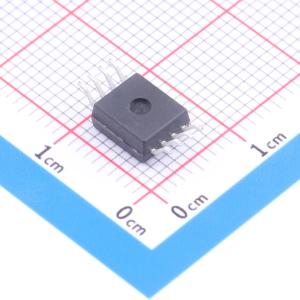

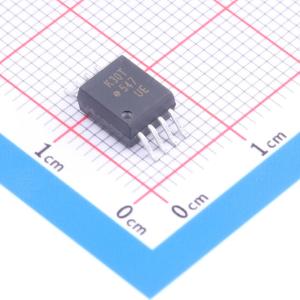

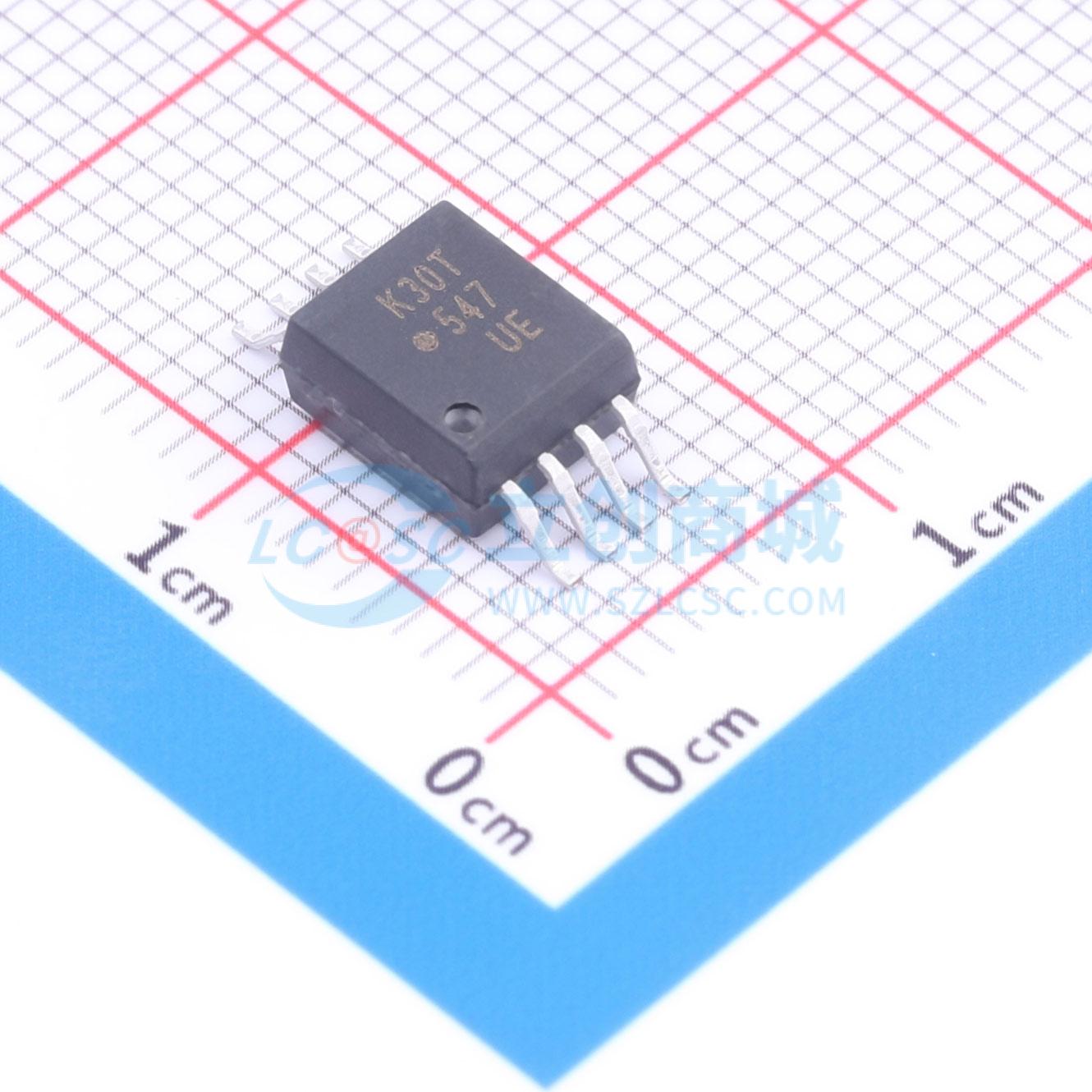

ACPL-K30T-000E

汽车光伏MOSFET驱动器，具备R2Coupler隔离技术

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-K30T-000E
商品编号: C17664505
商品封装: SOIC-8-6.8mm
包装方式: 管装
商品毛重: 1.16克(g)

商品参数

商品概述

ACPL-K30T专为驱动高压MOSFET而设计。它由一个AlGaAs红外发光二极管（LED）输入级和一个输出检测电路光耦合组成。检测电路由一个高速光电二极管阵列和一个关断电路组成。当通过输入LED的最小输入电流为5mA时，光电驱动器开启（触点闭合）。当输入电压为0.8V或更低时，继电器驱动器关闭（触点断开）。ACPL-K30T采用拉伸型SO - 8封装外形，设计为与标准表面贴装工艺兼容。安华高R²Coupler隔离产品提供增强绝缘和可靠性，可实现安全的信号隔离，这在汽车和高温工业应用中至关重要。

商品特性

符合AEC - Q100 1级测试指南
汽车温度范围：-40°C至+125°C
用于汽车应用的高压MOSFET光电驱动器
开路电压：在IF = 10mA时典型值为7V
短路电流：在IF = 10mA时典型值为5μA
逻辑电路兼容性
开关速度：在IF = 10mA、CL = 1nF时，导通时间（TON）典型值为0.8ms，关断时间（TOFF）典型值为0.04ms
可配置用于多种高压MOSFET
电流隔离
高输入 - 输出绝缘电压
安全和法规认证
IEC/EN/DIN EN 60747 - 5 - 5最大工作绝缘电压1140VPEAK
按照UL1577标准，1分钟耐压5000VRMS
CSA组件认证

应用领域

电池绝缘电阻测量/泄漏检测
用于电池传感的BMS飞电容拓扑
固态继电器模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	1.55V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	-
	传输速率	-
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	-

	属性	参数值
	传播延迟 tpHL	-
	输入阈值电流(FH)	-
	输出电流	-
	耗散功率(Pd)	-
	输出电压	7V
	正向压降(Vf)	1.55V
	直流反向耐压(Vr)	6V
	正向电流(If)	20mA
	功能特性	-
